Broaching Unit for CNC Turning Centers

L’unita’ di brocciatura per la lavorazione di chiavette e millerighe, quadri ed esagoni (con asse y) fino a 1.000 colpi al minuto.



l’investimento paga

ID and OD broaching

Si utilizza lo stesso porta inserti per la brocciatura interna ed esterna, e’ sufficiente ruotare il porta inserti di 180° per invertire il taglio.

Details

Function

Posizionare l’inserto sull’asse z

l’utensile taglia nel pezzo

l’utensile si stacca dal pezzo

Lo stacco previene rotture o scheggiature dell’utensile quando il carro porta inserto si ritrae.

Sample workpieces

Chiavetta

Millerighe interne secondo din 5482

Millerighe esterne secondo din 5480

Vantaggi e specifiche tecniche
  • Per la produzione in economia di chiavette e millerighe.
  • Fino a 1.000 colpi al minuti.
  • Corsa utile di 32 mm.
  • Larghezza massimo lavorabile di 10 mm.
  • Max incremento di asportazione di 0,15 mm a giro/corsa.
  • Orientamento x+ o x.
  • Si utilizza lo stesso porta inserti per la brocciatura interna ed esterna, e’ sufficiente ruotare il porta inserti di 180° per invertire il taglio.

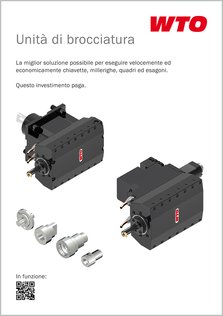

Catalog Download
Product Finder

Vi preghiamo di consultare il nostro catalogo online per verificare se i portautensili di precisione sono disponibili per la vostra macchina.
