CNC 터닝센터를 위한 브로칭 유니트

분당 1,000 스트로크까지로 오리엔트 키웨이 와 스플라인의 경제적인 생산을 위한브로칭 유니트



이 투자는 값어치가 있습니다.

내경 및 외경 브로칭



내경 및 외경 브로칭을 위한 동일 인서트 홀더 : 단순히 인서트 홀더를 180도 회전하여 사용합니다.

상세사항

기능



Z축상의 포지션 인서트

커터가 가공품 쪽으로 구동됨.

커터가 가공품 쪽으로부터 들림

상향 기능은 커터가 되돌아 올 때 마모 혹은 부서짐을 방지합니다.

샘플 가공품



키웨이

DIN 5482에 의한 내부 인볼류트 스플라인

DIN 5480에 의한 외부 인볼류트 스플라인

장점과 기술사양
  • 오리엔트 키웨이 및 스플라인 의 경제적인 생산

  • 분당 최대 1,000 스토로크
  • 32mm 길이 스트로크
  • 10mm 최대 그루부 폭
  • 스트로크당 최대 피드량 0.15mm
  • 절삭 방향 X+ 혹은 X
  • 내경 및 외경 브로칭의 동일 인서트 홀더 : 인서트 홀더 180도 회전하여 가능
카달로그 다운로드

브로칭 유니트 (PDF, 1,4 MB)

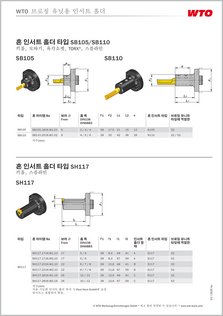

인서트 홀더 (PDF, 0,5 MB)

제품 포트폴리오 (PDF, 4,2 MB)

제품 파인더

귀하의 장비에 적합한 정밀 툴홀더의 선정을 위하여 언라인 카달로그를 참조하세요.



브로칭 유니트
