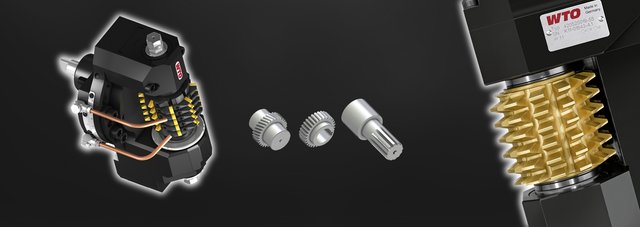

Unidade de fresamento de engrenagens

Alta produtividade na fabricação de engrenagens com tornos CNC.



A unidade de fresamento de engrenagens oferece alta robustez precisão no alinhamento. Alta flexibilidade devido ao mancal desmontável para diferentes fresas de corte.

Mancal removível - Fuso porta-fresa desmontável

Ajuste angular livre de ±30° com escala e nonio.

Detalhes

Principio de funcionamento

Rotação sincronizada da peça e da ferramenta.

Movimento de avanço no eixo Z.

Quando o fresamento terminar, a fresa tem que se mover em direção ao eixo X.



Atenção:

No final da engrenagem/estria deve haver espaço suficiente para a fresa.

Exemplos de aplicação

Perfil de estrias

ex: DIN 5480, DIN 5482, TORX

Engrenagem reta

Engrenagem helicoidal

Vantagens e especificações técnicas
  • Para fresamento de engrenagens de qualidade 8 conforme as normas  ISO 1328.
  • Ajuste angular livre de ±30°.
  • Alta robustez a precisão de alinhamento.
  • Fuso porta-fresa desmontável e disponível em diversos diâmetros.
  • Facilidade na troca da ferramenta de corte devido ao mancal desmontável e retirada completa do fuso porta-fresa.
  • As ferramentas de corte podem ser pré-ajustadas.
Download do catálogo
Sobre o produto

Favor consultar nosso catálogo Online referente aos porta-ferramentas de precisão que são compatíveis com sua máquina:
