Долбежный блок для токарных обрабатывающих центров

Долбежный блок предназначен для экономичного изготовления прямых пазов и шлицев с частотой до 1000 проходов в минуту.



Эта инвестиция окупается.

Обработка внутреннего и наружного диаметра

Одна оправка для внутреннего и наружного долбления: Простым переустановом долбяка на 180 градусов.

Подробнее

Принцип работы

Установка режущей пластины по оси Z

Долбяк движется внутрь заготовки

Долбяк отводится от заготовки

Функция отскока предотвращает риск повреждения/износа в момент вывода долбяка

Типовая деталь

Шпоночный паз

Внутренний эвольвентный шлиц по стандарту DIN 5482

Наружный эвольвентный шлиц по стандарту DIN 5480

Преимущества и технические данные
  • Для экономичного изготовления прямых пазов и шлицев.
  • До 1000 проходов в минуту
  • 32 мм рабочий ход
  • 10 мм макс. ширина паза
  • Макс. подача на проход 0.15 мм
  • Направление обработки Х+ или Х.
  • Одна оправка для внутреннего и наружного долбления: Простым переустановом долбяка на 180 градусов.

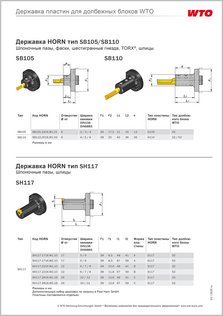

Скачать каталог
