CNC車削中心用齒輪刮齒刀座

高效能齒輪加工新利器, CNC 車削中心上 內齒,外齒及栓軸齒輪加工用 WTO 強力刮齒刀座.



高剛性及高偏擺精度的WTO 強力刮齒刀座, 採用油壓刀具夾持, 刀具更換精準迅速.

詳細資訊

加工程序

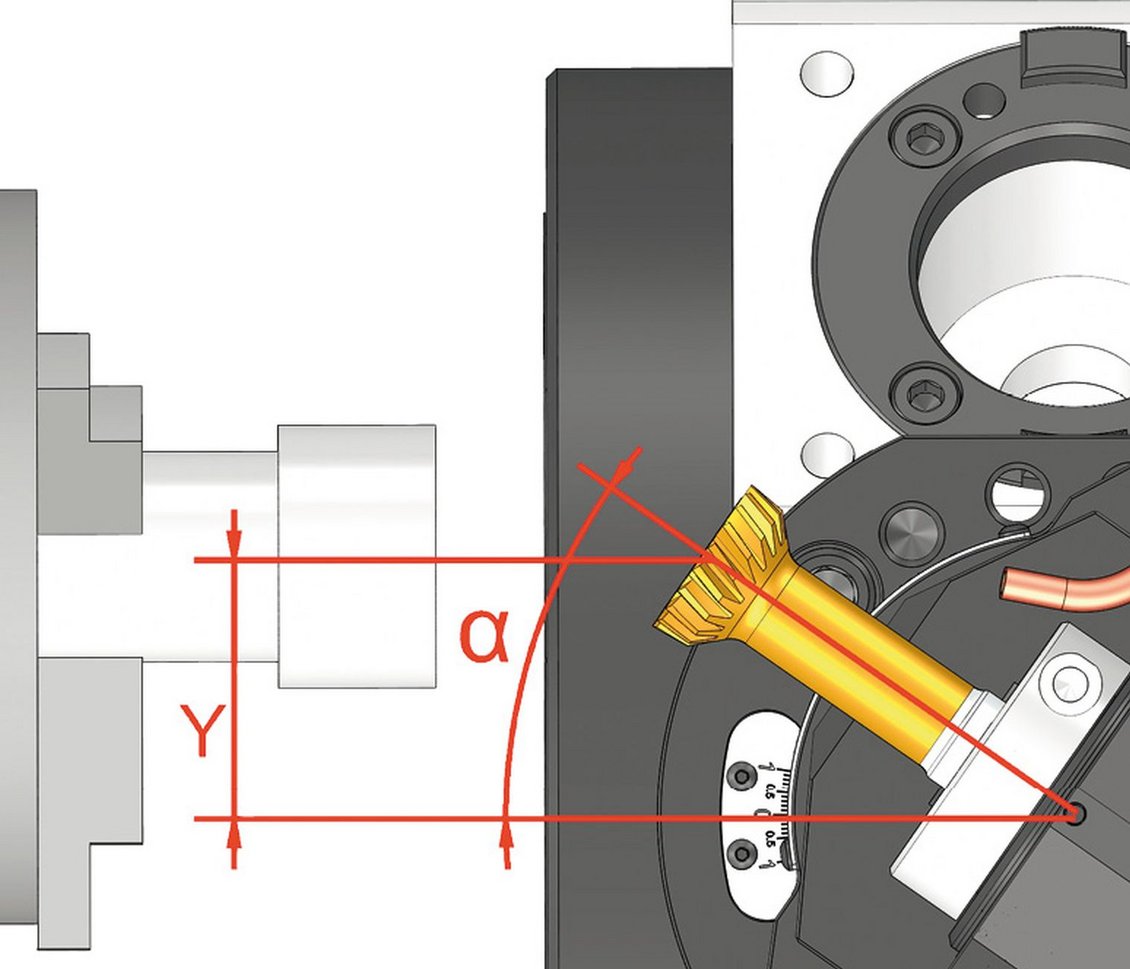

加工軸與刮齒刀具軸需調整至相對適當角度(α).



調整角度(α)時的加工刀具偏移量(Y) 須由機床Y軸執行

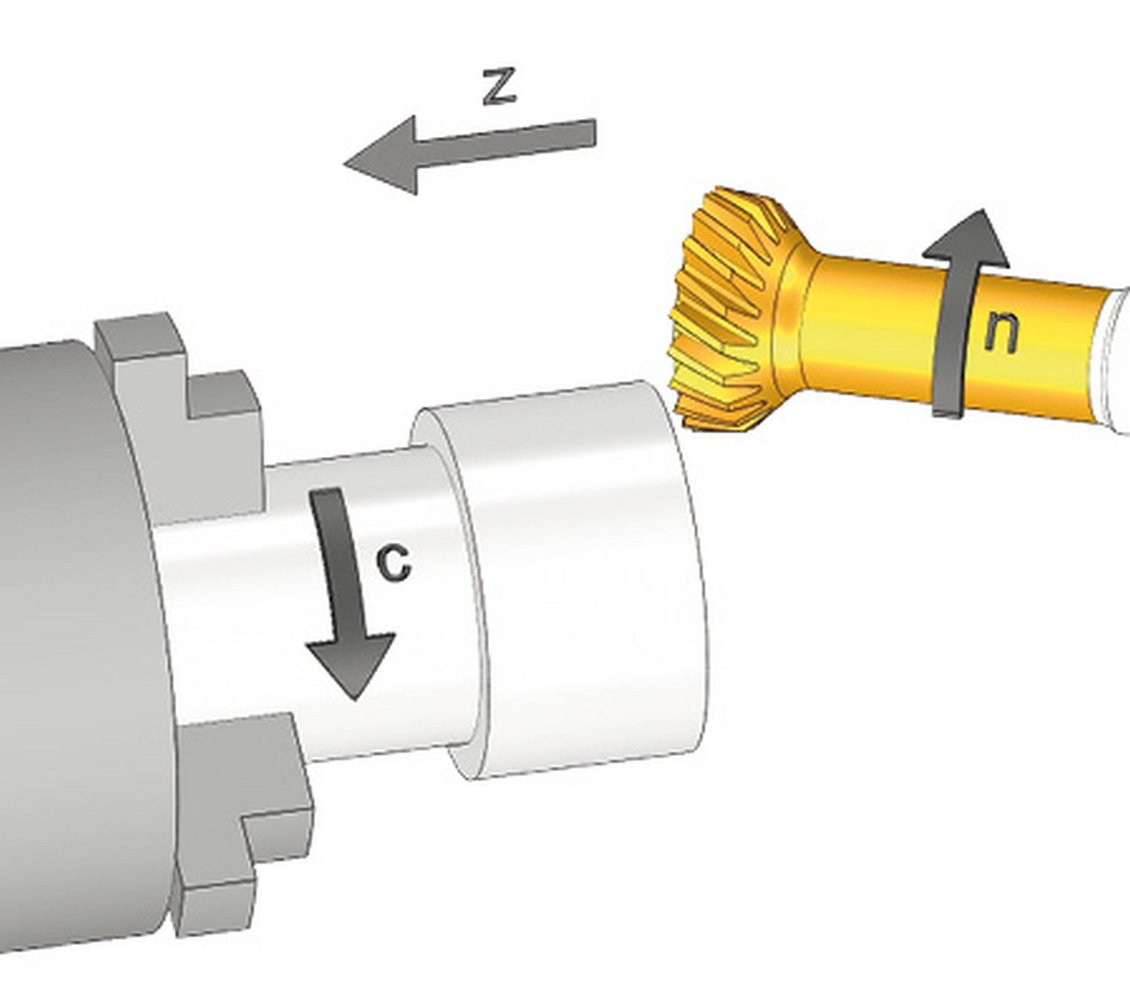

刀具與工件須同步旋轉.

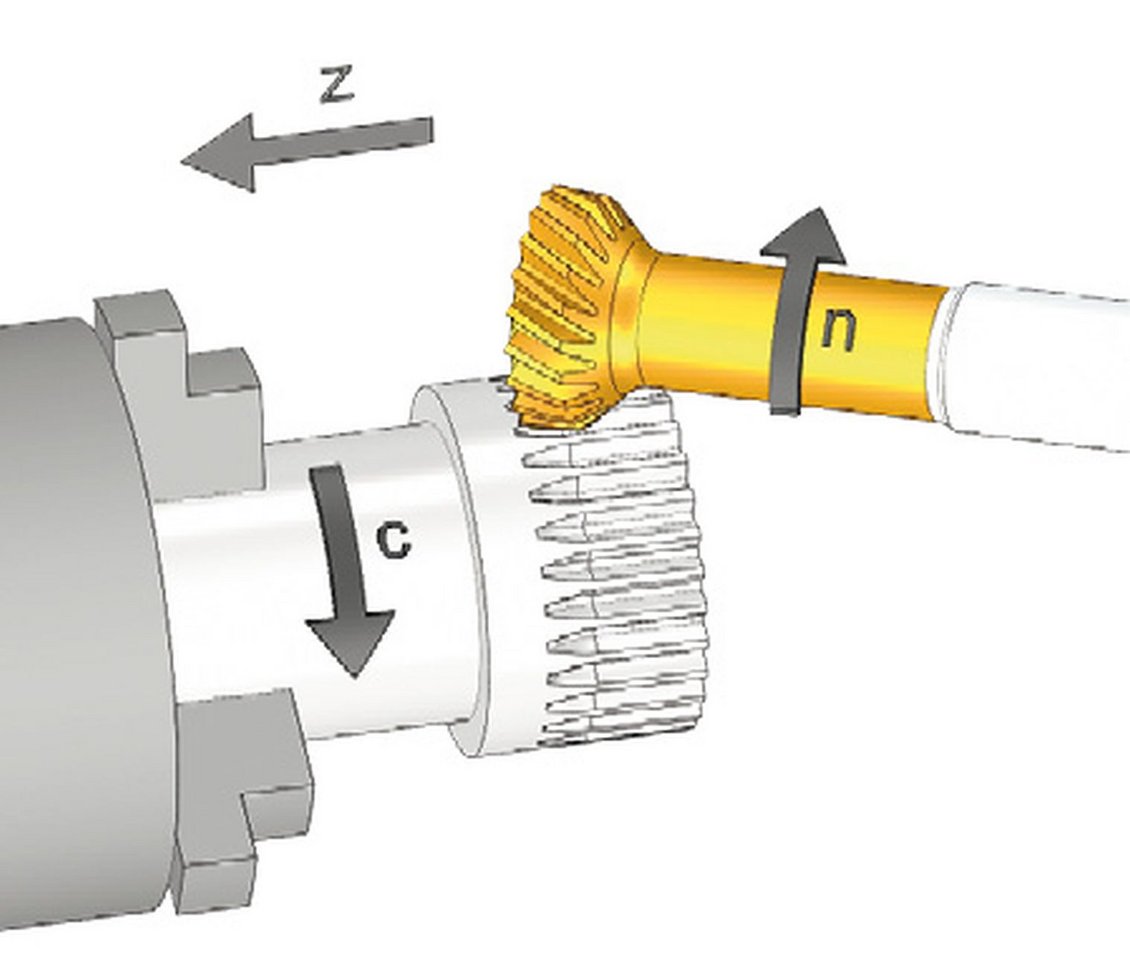

Z 軸進給.

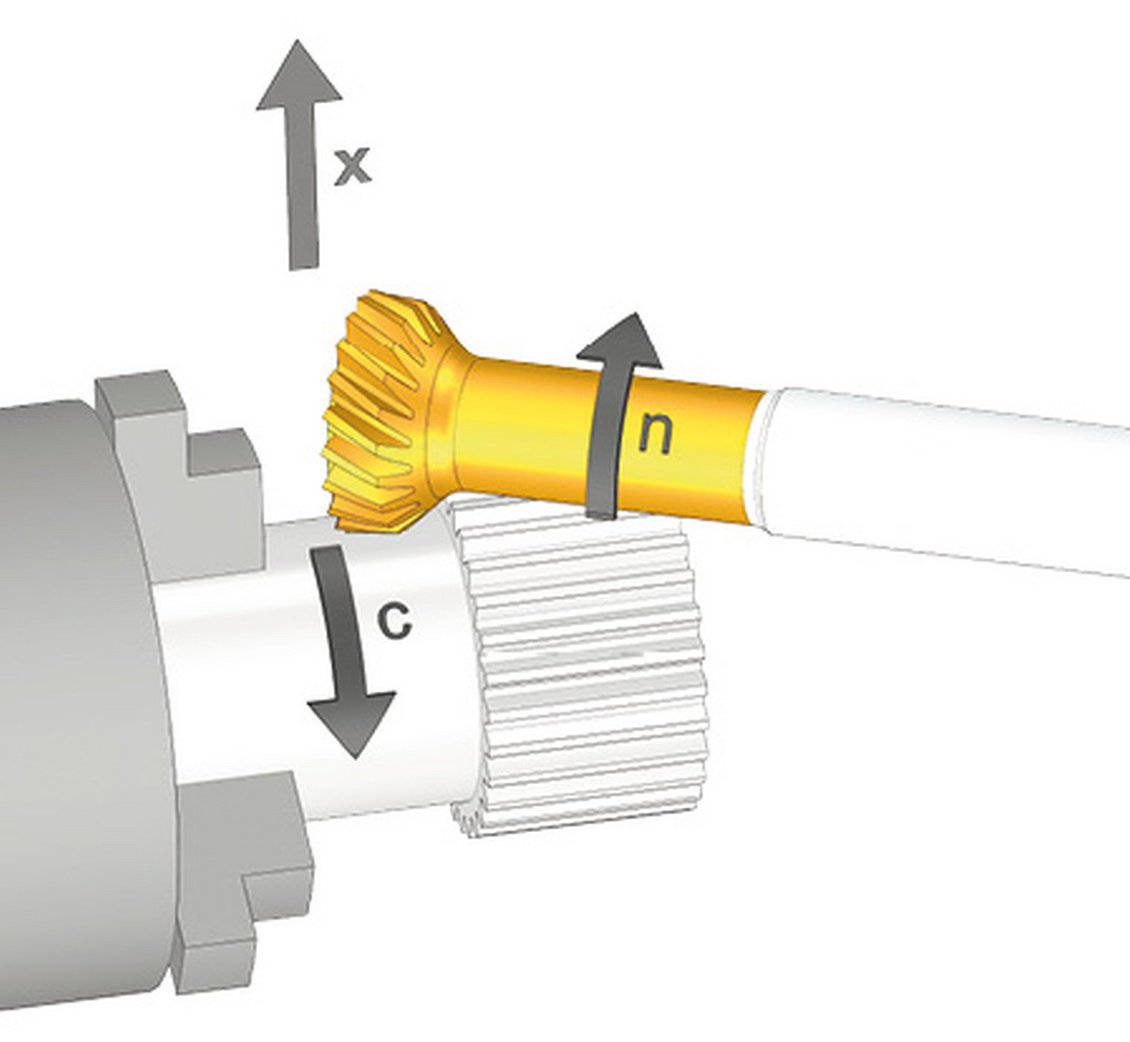

刮齒結束後, 刀具 X 軸移動, 離開加工表面.



請注意:

滾齒行程末端,工件需有足夠的避刀空間.

加工例

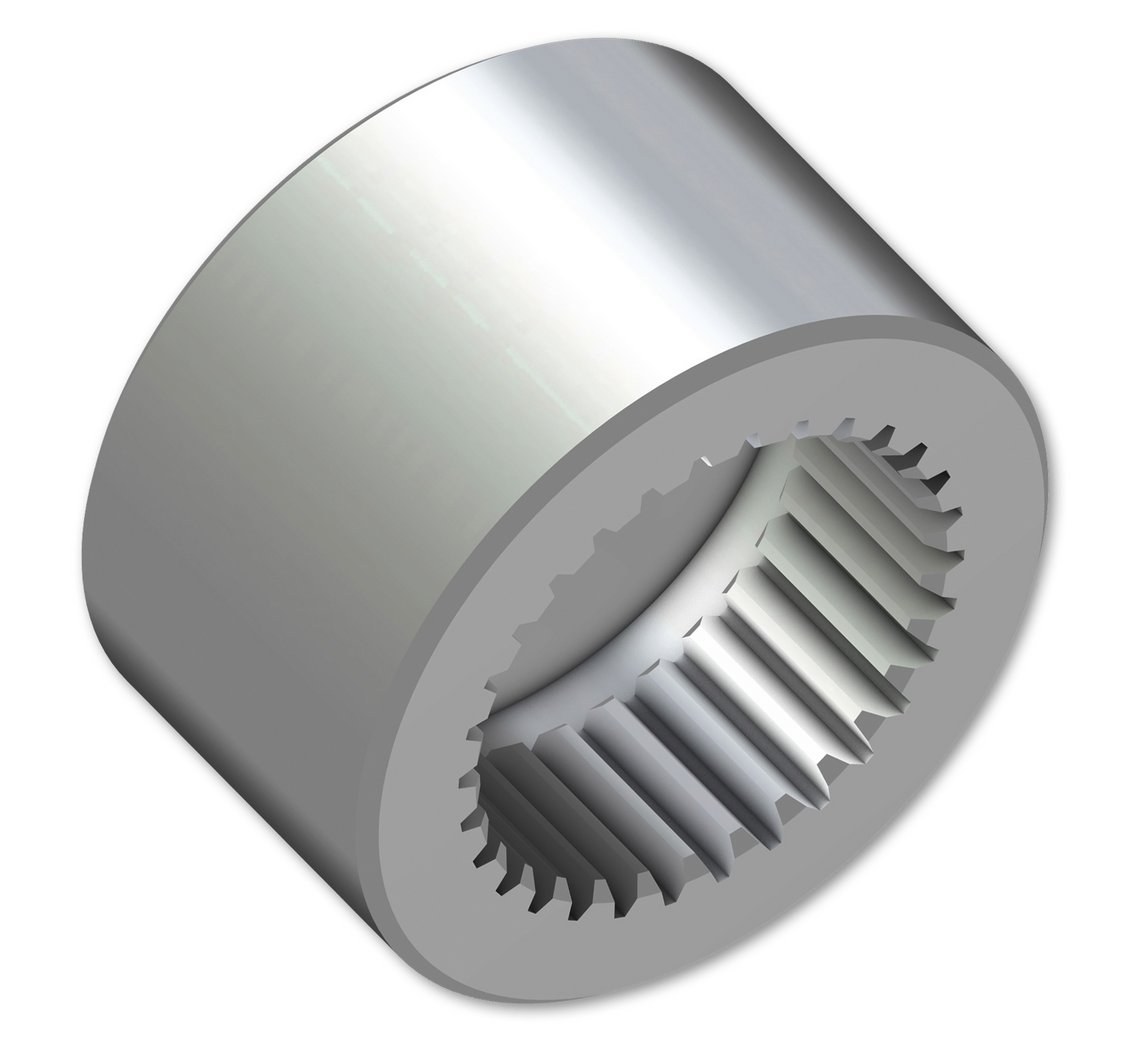

內漸開線齒

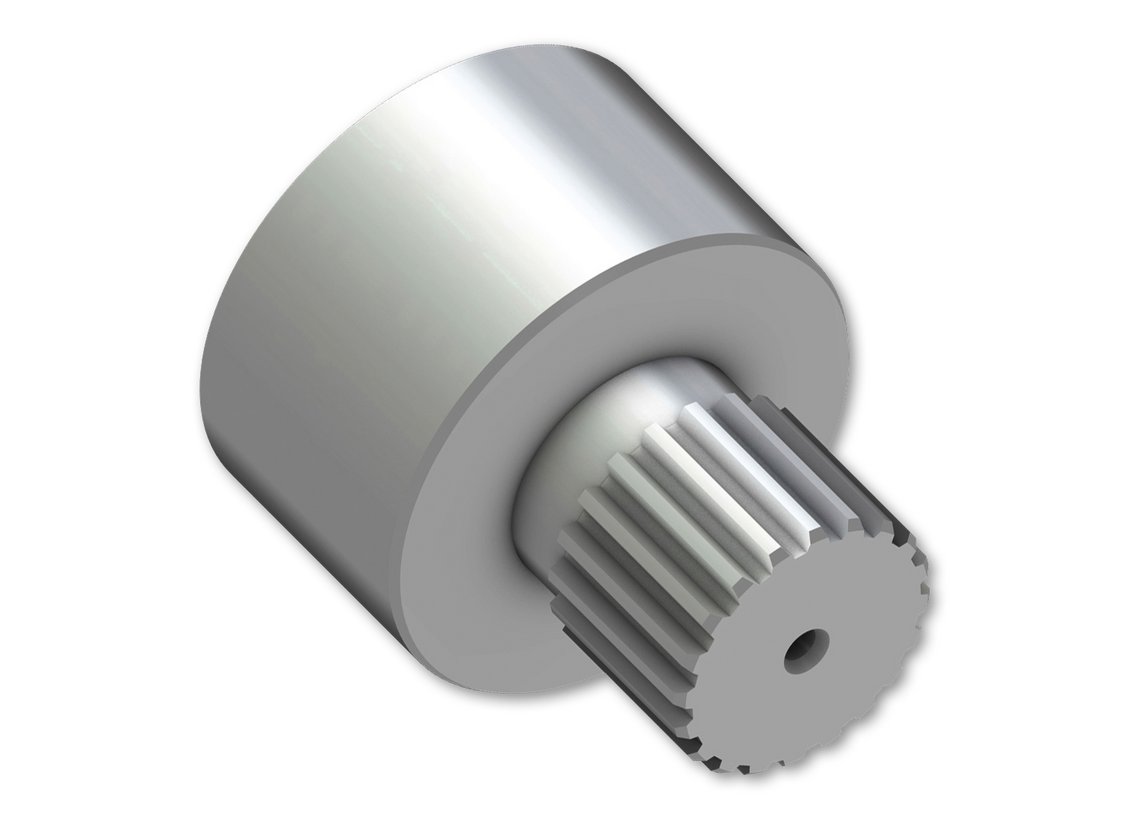

栓軸

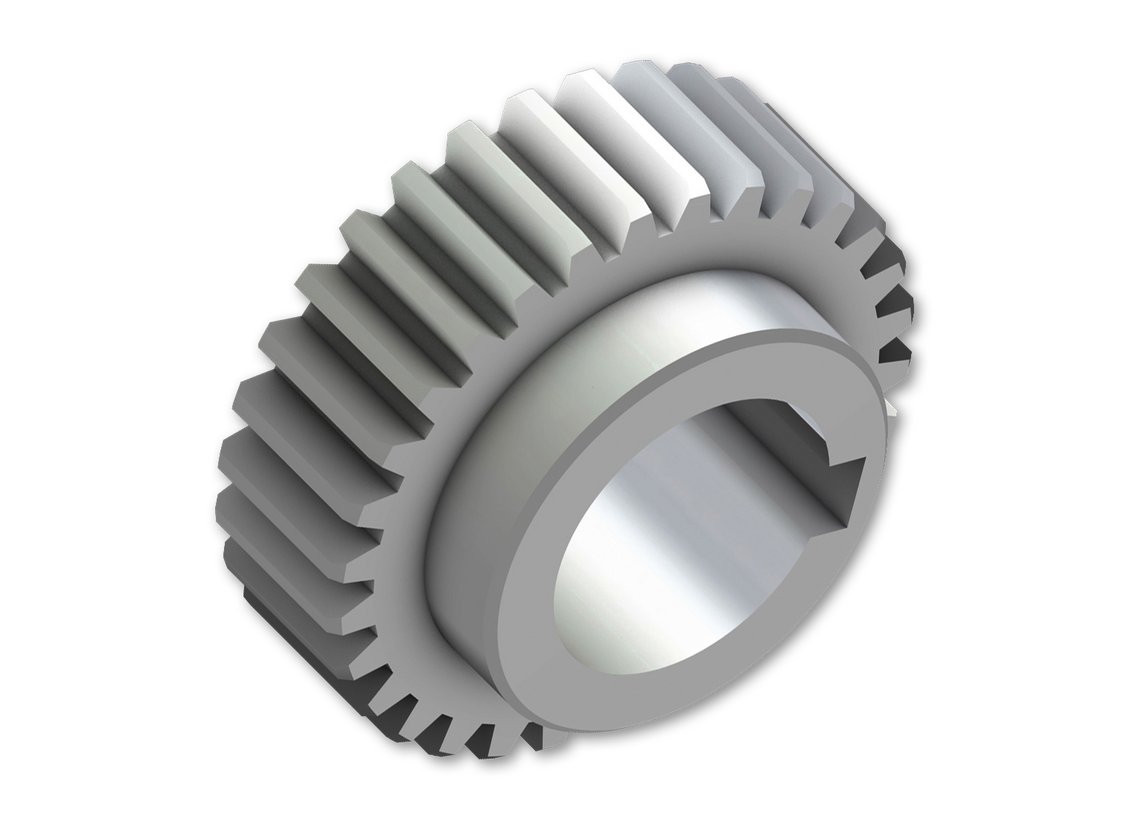

正齒輪

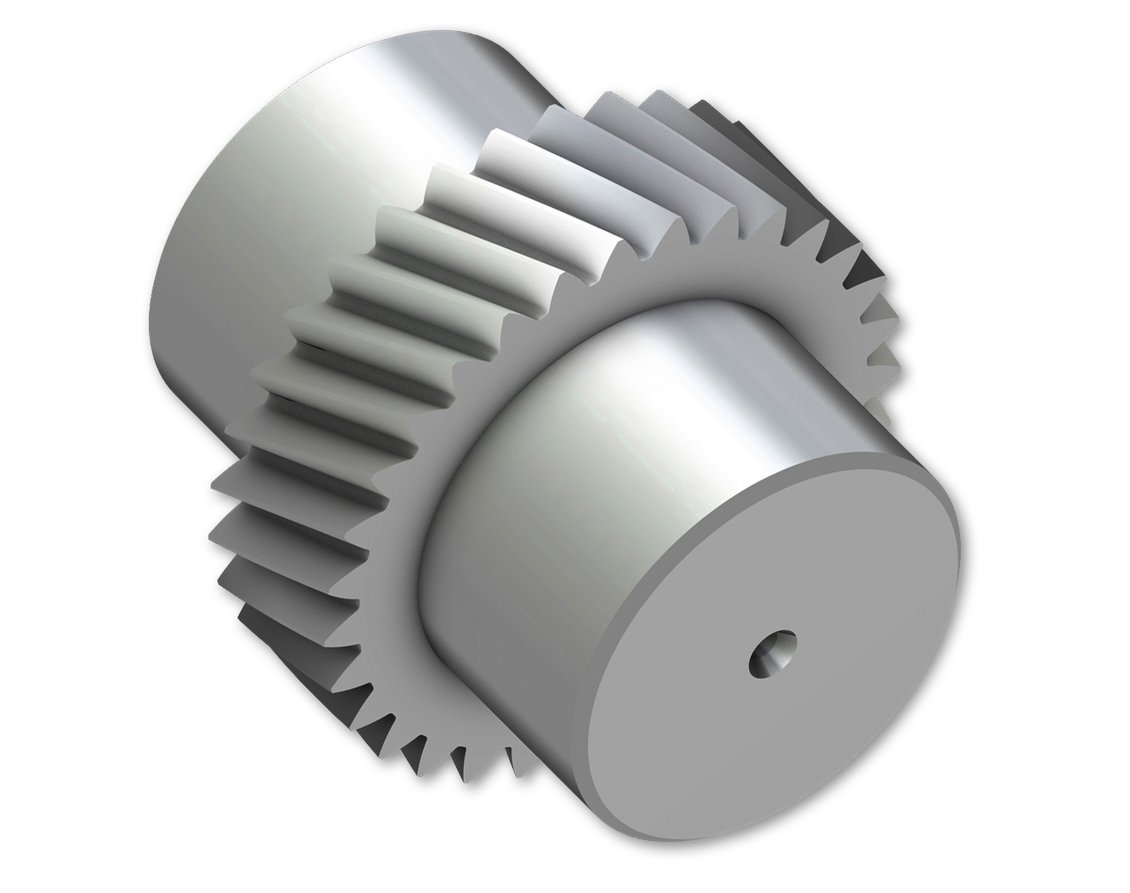

斜齒輪

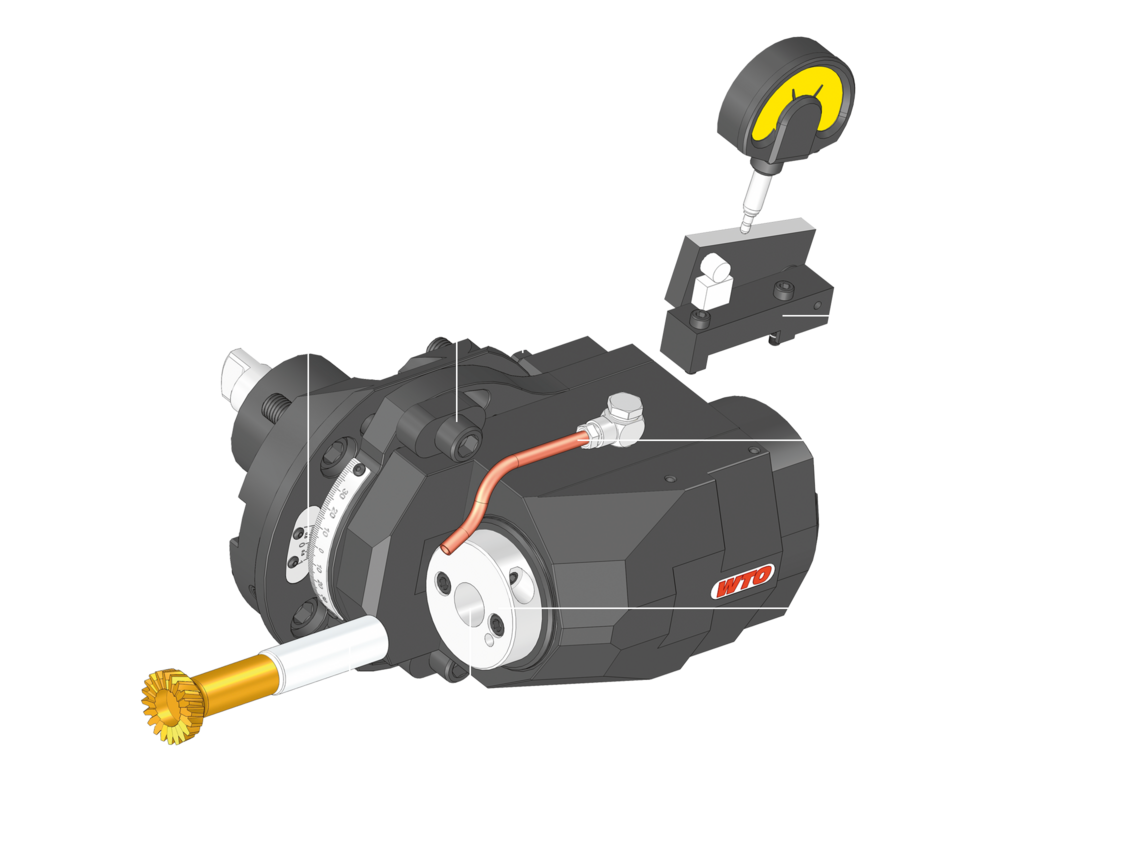

技術規範
  • 高剛性及高偏擺精度.
  • 油壓刀具夾持, 刀具更換精準迅速

  • 轉速比i (n1:n2): 1:1
  • 最高轉速 (n2): 3,000
  • 最高扭力M: 63 Nm
  • 調整角度 α:         ±45°
  • 刀具夾持: Ø20 DIN1835A
  • 切削液供應: 外冷及中心出水
