用于CNC-车削中心的刮齿刀座

用于CNC-车削中心的WTO创新的刮齿刀座能高效地生产加工表面质量高的内外径齿轮及花键.



WTO 刮齿刀座提供了高刚性及高跳动精度. 主轴上的液压夹头提高了刀具更换的精度及快速.

描述

功能原理



加工零件轴线与刮齿刀具轴线需调整至适当角度(α).



调整角度(α)时引起的刀具在Y轴方向的偏移量必须通过机床Y轴补偿.



工件与刀座同步旋转.

Z轴进给运行.

刮齿结束后, 刀具必须朝X轴方向退刀.



注意:

齿轮/花键末端需有足够空间避免干涉.

工件样品



内齿

花键

正齿轮

斜齿轮

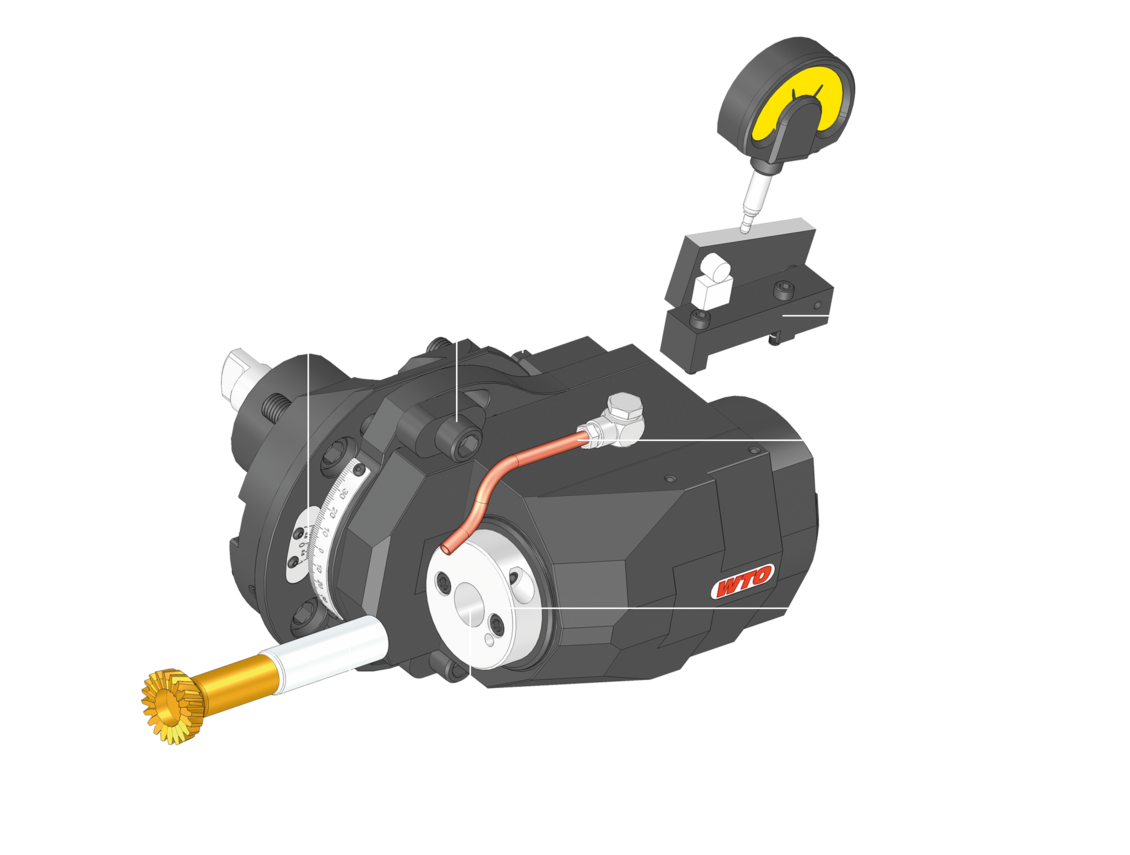

优势及技术参数
  • 高刚性及高跳动精度
  • 用液压夹头快速更换刀具.

  • 速度比 i (n1:n2):            1:1
  • 最大转数(n2):            3000 1/min
  • 最大扭矩 M:                    63 Nm
  • 最大摆动角度α:            ±45°
  • 刀具夹紧直径:            Ø20 DIN1835A
  • 切削液供应:     内部/外部
样本下载

刮齿刀座 (PDF, 1,2 MB)

产品概述 (PDF, 3,7 MB)
