Unité de Power Skiving pour centres de tournage

Une nouvelle dimension dans l’usinage de dentures : Skiving de dentures et de cannelures intérieures et extérieures sur centres de tournage hautement productif et avec grande précision.



L’unité de Power Skiving WTO offre une grande rigidité et concentricité. Le mandrin hydraulique permet un changement d’outil rapide et précis.

Details

Fonction



La pièce et l’outil de Skiving doivent être positionnés dans un angle (α) précis.



Le décalage de l’outil coupant dans l’axe Y qui résulte de l’inclinaison de l’unité est compensé avec l’axe Y de la machine.





Rotations pièce et outil synchronisées.

Mouvement d’avance en axe Z.

Au bout de la denture l’outil est retirée en axe X.



Attention:

Au bout de la denture il faut assez d’espace pour l’outil.

Exemple de pièces



Denture interieure

Cannelure

Pignon droit

Pignon hélicoidal

Avantages et spécifications techniques
  • Grande rigidité et concentricité.
  • Changement d’outil rapide par mandrin hydraulique.

  • Rapport de vitesse  1:1
  • Vitesse tr/min 3000
  • Couple max. 63 Nm
  • Angle α max.  ±45°
  • Serrage d’outil Ø20 DIN1835A
  • Arrosage  intérieur et extérieur
Téléchargement catalogue

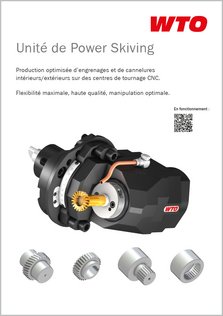

Unité de Skiving (PDF, 1,2 MB)

Gamme de produits (PDF, 3,7 MB)
