Unité de mortaisage pour centres de tournage

L’unité de mortaisage pour la fabrication économique de rainures et de cannelures orientées avec des vitesses jusqu’à 1.000 coups par minute.



Un investissement rentable.

Mortaisage intérieur et extérieur

Même outil coupant pour usinage intérieur et extérieur, à inverser simplement.

Details

Fonction



Positionner l’outil en Z

L’outil coupe la matière

L’outil se lève

Le levage évite l’usure et la casse de l’outil pendant le retour

Exemples d‘usinages



Rainure à clavette

Cannelure intérieure selon DIN 5482

Cannelure extérieure selon DIN 5480

Avantages et spécifications techniques
  • Pour la fabrication économique de rainures et de cannelures orientées.

  • Vitesse jusqu’à 1.000 coups par minute.
  • Longueur utile 32 mm.
  • Largeur de rainure maximale 10 mm.
  • Avance maximale 0,15 mm par coup
  • Usinage en direction X+ ou X-
  • Même outil coupant pour usinage intérieur et extérieur, à inverser simplement.

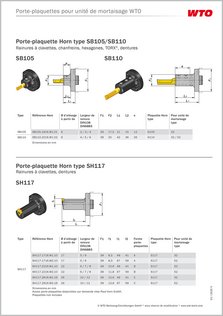

Téléchargement catalogue
