Obrázek

Funkce

Pozice destičky ve směru osy Z

Břit destičky se pohybuje do obrobku- obráží

Břit se odkloní z řezu

Funkce „odklonit“ zamezuje opotřebení/vyštípnutí břitu během pohybu zpět.

Vzorové obrobky

Drážka pro pero

Vnitřní drážkování dle DIN 5482

Vnější drážkování dle DIN 5480

Výhody a technické specifikace

• Pro efektivní výrobu polohových drážek a drážkování.
• až do 1000 zdvihů za minutu.
• 32 mm efektivní délka zdvihu.
• 10 mm max. šířka drážky.
• Max. hloubka řezu 0,15 mm/zdvih.
• Záběr řezu ve směru  osy  X+ nebo  X-.
• Stejný držák pro vnitřní i vnější obrážení: jednoduché otočení držáku destičky o 180°.

Stáhnout katalog

Katalog Obrážecí jednotka na drážky (PDF, 1,4 MB)

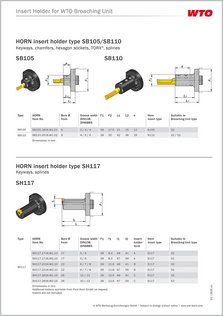

Držáky, které jsou určeny  pro obrážecí jednotku WTO na drážky (PDF, 0,5 MB)

Katalog produktů (PDF, 4,2 MB)
