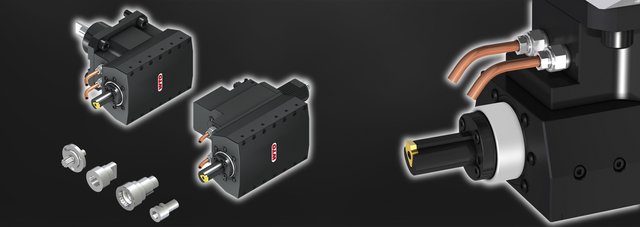

用于CNC-车削中心的插槽刀座

当您访问该 Youku 视频时，即表示您同意将您的数据传输给 Youku：详 情请参阅 “插件和工具 - Youku” 下的隐私政策。

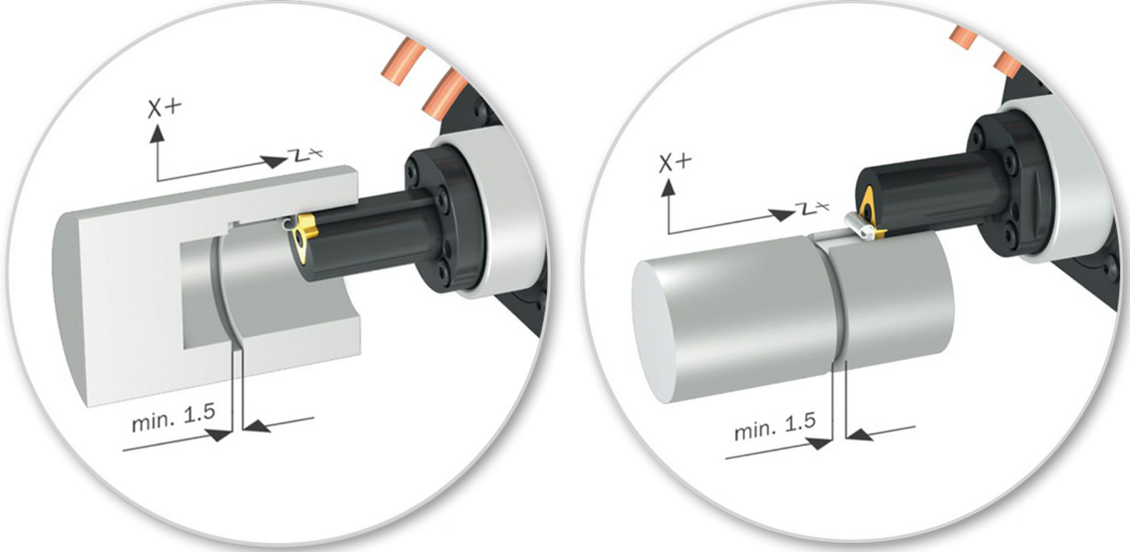

同一刀把可用于内径及外径插削加工  - 只需将刀把旋转180°.

描述

功能原理

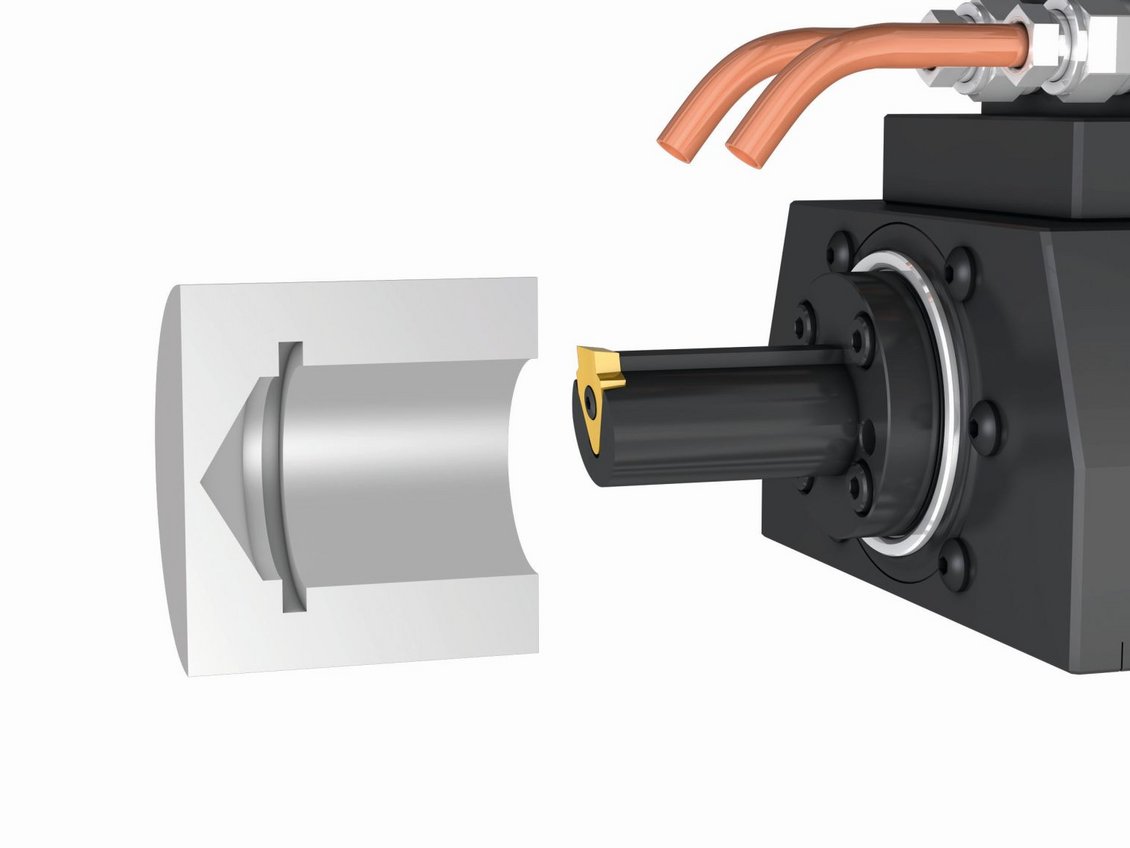

刀尖Z轴定位

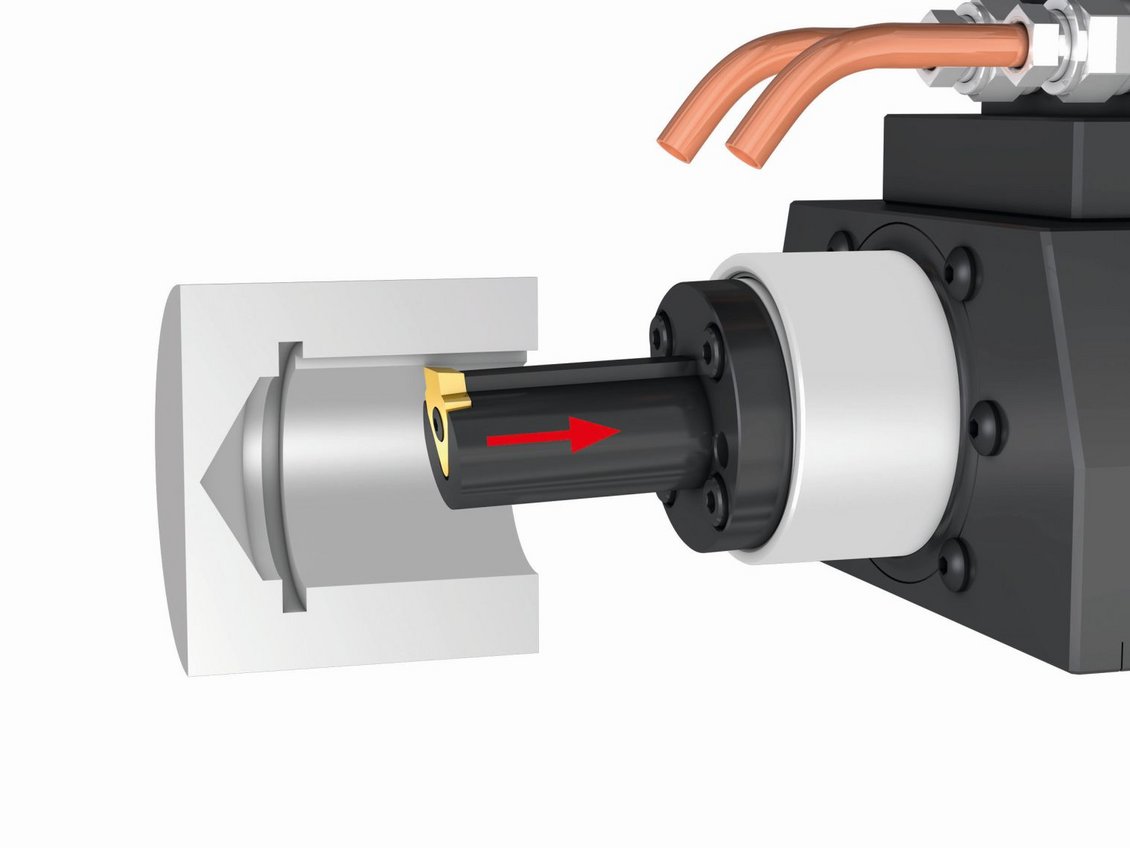

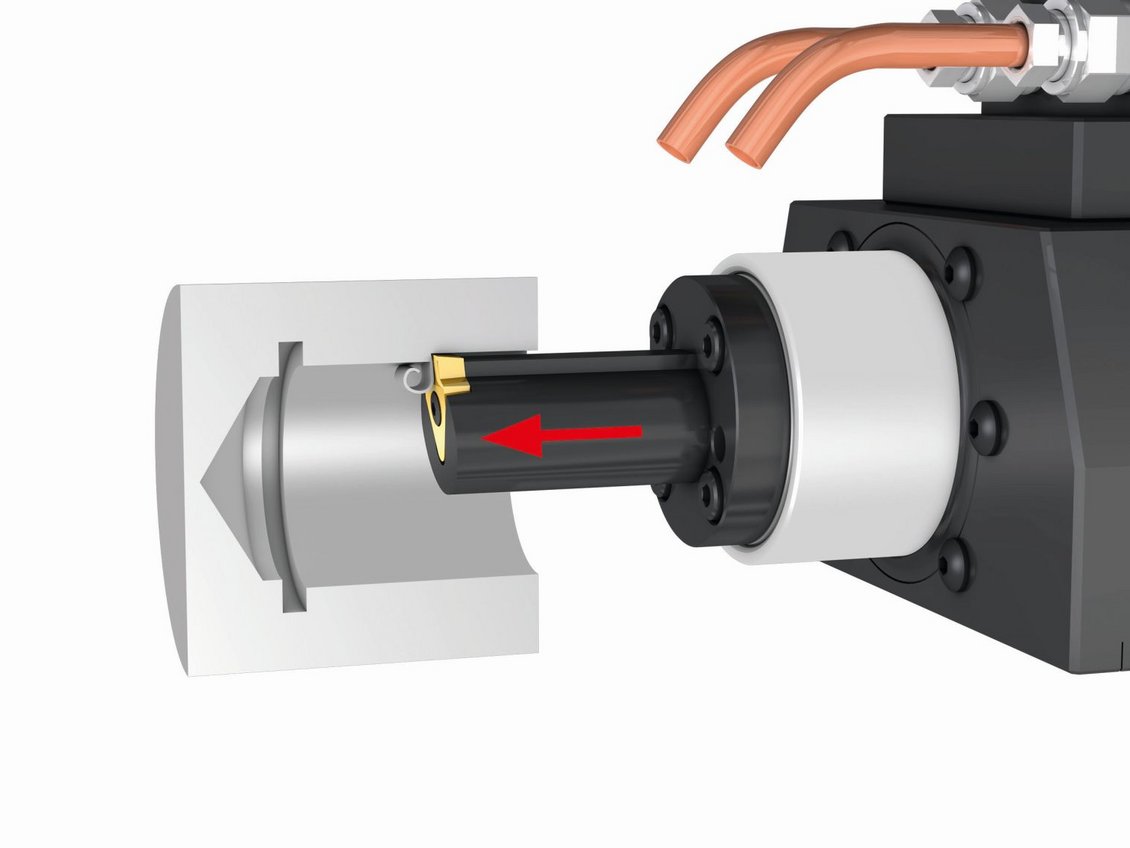

向前插削加工

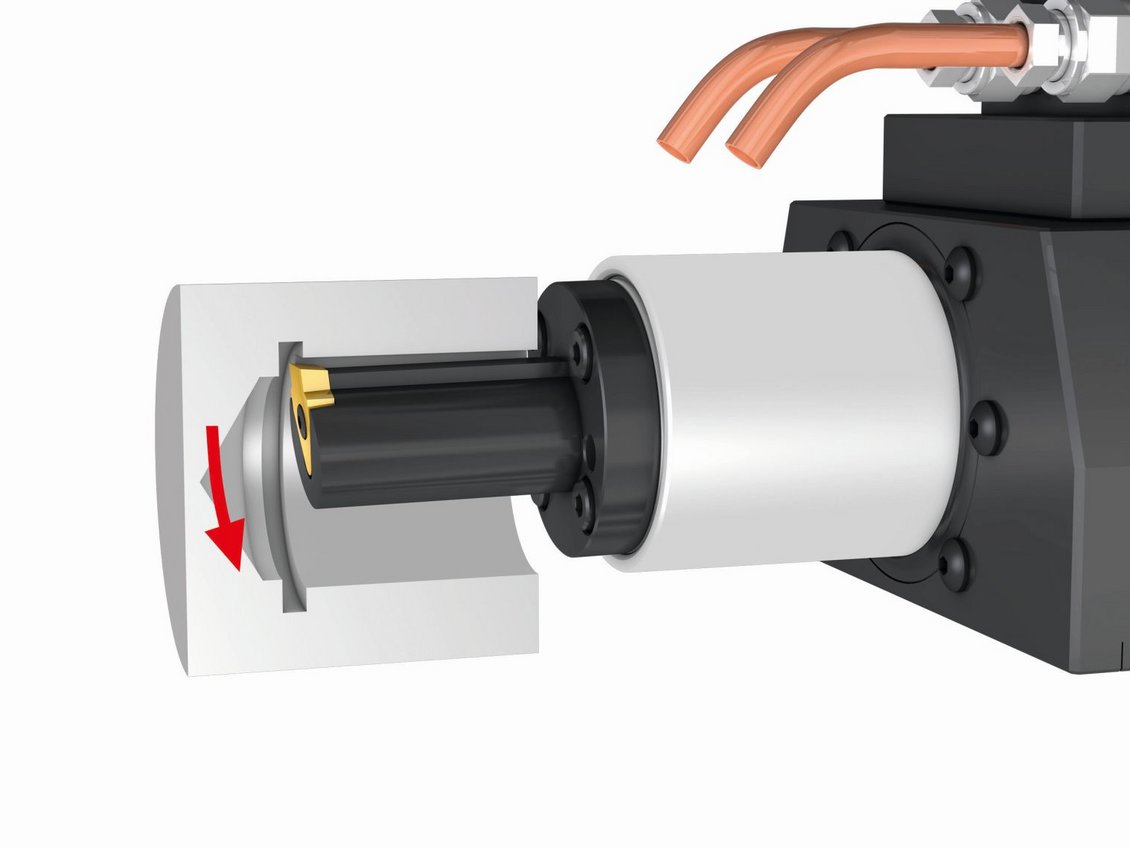

自动提刀

提刀功能可避免退刀时刀片磨损或破损

工件样品

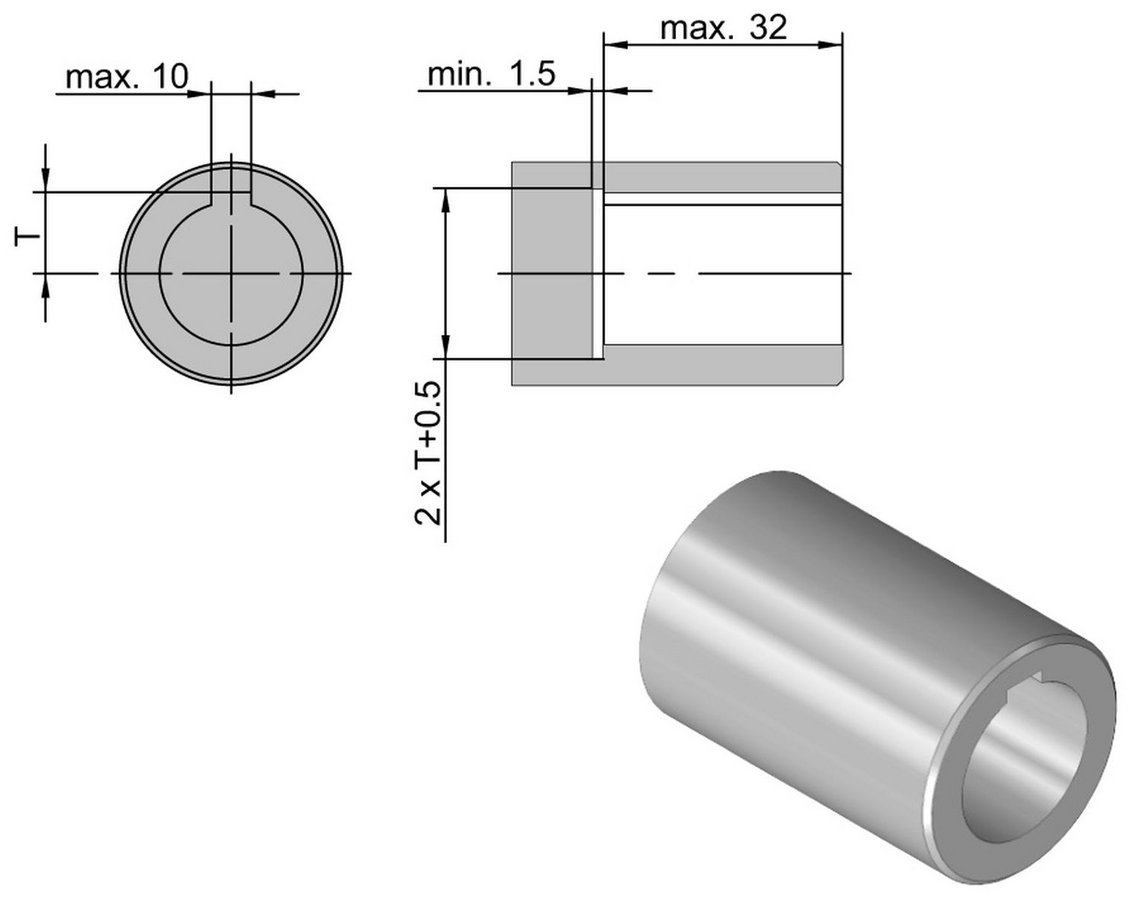

键槽

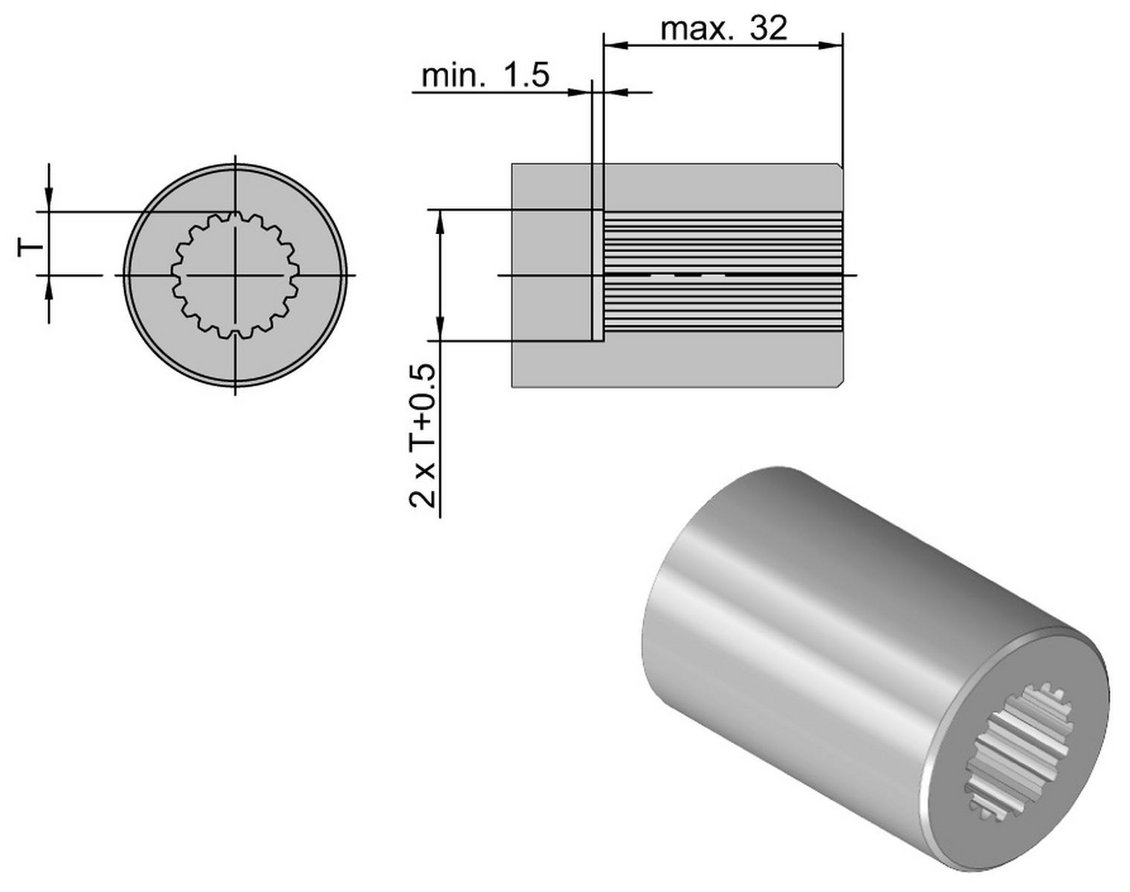

内径渐开线花键, 按照DIN5482

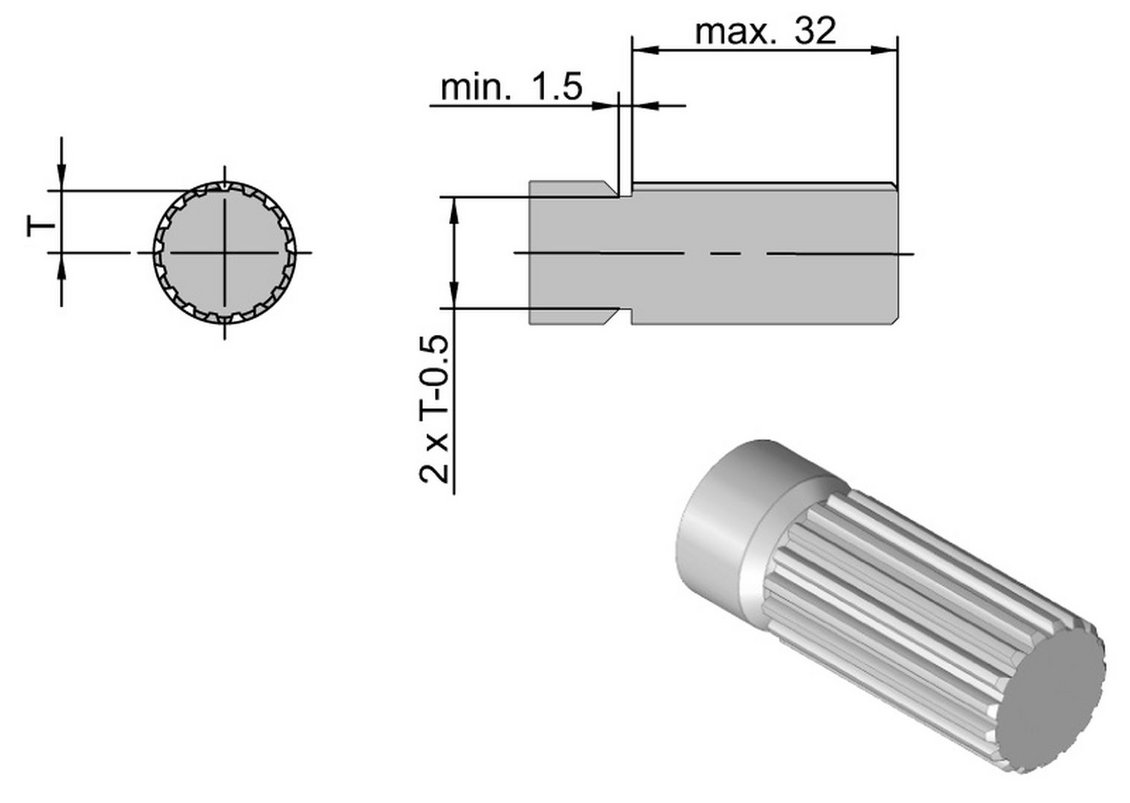

外径渐开线花键, 按照DIN5480

优势及技术参数

• 经济合理加工生产键槽及花键


• 每分钟冲程数1.000 次
• 工作行程32mm + 52mm
• 最大槽宽10mm
• 每冲程最大切深0.15mm
• 加工方向X+ 或 X-
• 同一刀把可用于内径及外径插削加工  - 只需将刀把旋转180°

样本下载

插槽刀座 (PDF, 1,4 MB)

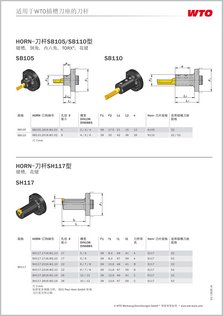

适用于WTO插槽刀座的刀把 (PDF, 0,5 MB)

产品概述 (PDF, 4,2 MB)
