滚齿刀座

当您访问该 Youku 视频时，即表示您同意将您的数据传输给 Youku：详 情请参阅 “插件和工具 - Youku” 下的隐私政策。

通过移除支撑块, 更换铣刀心轴

带游标刻度的角度调整范围±30°

描述

功能原理



工件与刀具同步旋转.

Z轴进给运行.

齿加工完毕后, 滚齿刀必需朝X轴方向退刀.



注意:

滚齿行程末端, 工件需有足够的避刀空间.

工件样品



花键

例如: DIN 5480, DIN 5482, Torx

正齿轮

斜齿轮

优势及技术参数

• 滚齿精度遵照ISO 1328的8级.
• 角度调整范围±30°.
• 高刚性, 高径向振摆精度.
• 不同滚齿刀心轴尺寸可供选择.
• 通过移除支撑块, 可轻松快速更换滚齿刀心轴.
• 可在机外预先设定滚齿刀角度.

样本下载

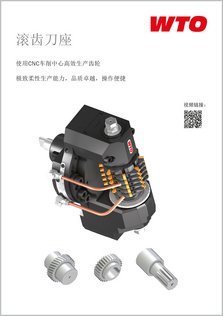

滚齿刀座 (PDF, 1,3 MB)

产品概述 (PDF, 4,2 MB)
