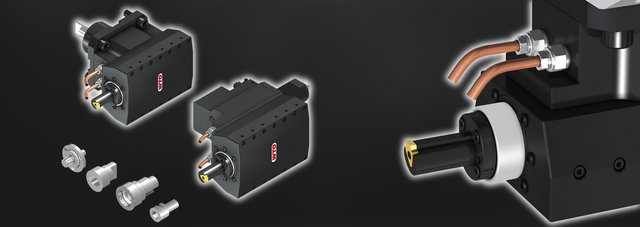

Unidad de Brochado para tornos CNC

La unidad de brochado motorizada para el mecanizado económico de chaveteros y chavetas orientados con hasta 1.000 carreras por minuto.



La inversión se paga.

Brochado interno y externo (ID y OD)





El mismo inserto para el brochado interno y externo: simplemente girando el alojamiento del inserto 180 grados.

Detalles

Principio de funcionamiento



Position del inserto en Z



La herramienta de corte avanza en la pieza



La herramienta de corte se separa de la pieza



La función de retroceso evita desgaste/rotura cuando la herramienta de corte se retira hacia atrás

Ejemplo de piezas



Chaveteros



Chavetas internas según DIN 5482



Chavetas externas según DIN 5480

Ventajas y especificaciones técnicas
  • Para el mecanizado económico de chaveteros y chavetas orientadas.
  • Hasta 1.000 carreras por minuto.
  • 32 mm de longitud de trabajo.
  • 10 mm max. de anchura.
  • Max. arranque por carrera de 0.15 mm.
  • Dirección de corte X+ o X.
  • El mismo inserto para el brochado interno y externo: simplemente girando el alojamiento del inserto 180 grados.
