QuickFlex® Schnellwechselsystem

Die optimale Kombination aus ER-Spannzangenaufnahme und Schnellwechselsystem in einem Werkzeughalter.



Ein System, das überzeugt: Minimale Kosten dank der direkten Aufnahme der Zerspanungswerkzeuge durch eine Standard ER-Spannzange im Werkzeughalter und der Möglichkeit zum Werkzeugschnellwechsel mit voreingestellten Werkzeugen, um Rüstzeiten zu reduzieren.

Details

01 Werkzeughalter
02 QuickFlex®-Aufnahme
03 Spannzange
04 Spannzangenmutter
05 QuickFlex®-Adapter
06 Einhandbedienschlüssel (patentiert)
07 Gewinde für QuickFlex®-Adapter und Spannzangenmutter

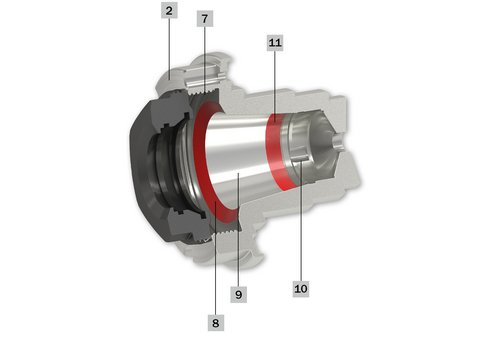

02 QuickFlex®-Aufnahme
07 Gewinde für QuickFlex®-Adapter und Spannzangenmutter
08 Kurzkegelaufnahme zur radialen Zentrierung und axialen Abstützung der QuickFlex®-Adapter
09 Kegelaufnahme für ER-Spannzangen
10 Drehmomentmitnahme für QuickFlex®-Adapter
11 Radiale Abstützung der QuickFlex®-Adapter für hohe Steifigkeit unter Last

Dauerhaft hohe Rundlaufgenauigkeit garantieren zwei voneinander unabhängige Kegelaufnahmen.

Mit ER-Spannzange

Mit QuickFlex®-Fräsdornaufnahme

Schneller und sicherer Werkzeugwechsel mit dem patentierten Einhandbedienschlüssel.

Vorteile QuickFlex®
  • ER-Spannzangenaufnahme und Schnellwechselsystem in einem Werkzeughalter.

  • Minimale Investition, da Sie sich zuerst nur die reinen Werkzeughalter anschaffen müssen und Standard-ER-Spannzangen einsetzen können.
    Der klare Vorteil für Sie: Sie müssen sich also nicht von Anfang an für die Anschaffung eines Schnellwechselsystems entscheiden.
  • Maximale Erweiterungsmöglichkeit, da Sie die Werkzeughalter später − bei Bedarf − jederzeit auch mit Schnellwechseladaptern ergänzen können.
    Der klare Vorteil für Sie: Sie können mit einem Basissystem preisgünstig starten und dann beliebig erweitern.
  • Die Schnellwechseladapter können außerhalb der Maschine mit Werkzeugen bestückt und voreingestellt werden.
    Der klare Vorteil für Sie: Sie erreichen kürzere Rüstzeiten.
  • Schneller + sicherer Werkzeugwechsel mit dem patentierten Einhandbedienschlüssel.

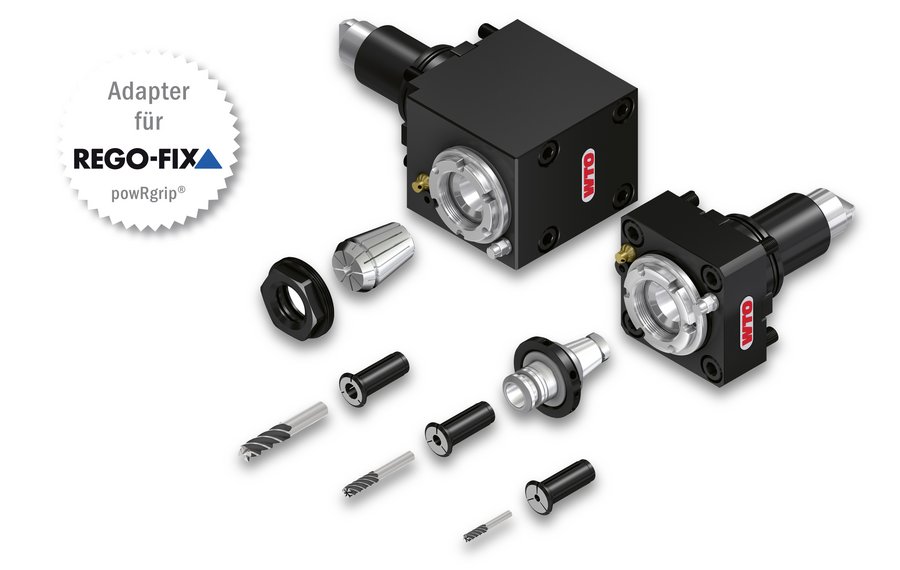

QuickFlex® Adapter für REGO-FIX powRgrip®

QuickFlex® - Das Schnellwechsel-Werkzeugsystem für hohe Performance und Präzision mit QuickFlex® Adapter für REGO-FIX powRgrip®.

Das powRgrip®-System besteht aus:
- Hochpräziser powRgrip®-Spannzange
- QuickFlex®-Adapter für powRgrip®-Spannzange
- powRgrip®-Spanneinheit (PGU/PGC) (automatisch oder manuell)

©REGO-FIX powRgrip®



  • Einfach
    Der klare Vorteil für Sie: Werkzeug per Knopfdruck in 8 Sekunden gespannt.
  • Sicher
    Der klare Vorteil für Sie: Keine Hitzeentwicklung – hohe Spannkraft.
  • powRgrip®
    Der klare Vorteil für Sie: Das Werkzeugspannsystem für heute und in Zukunft.
