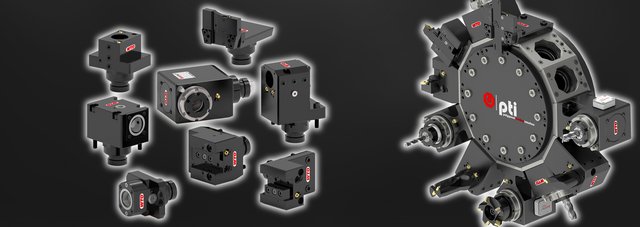

Genauigkeit, Steifigkeit und Flexibilität sind herausragende Merkmale der neuen Revolverschnittstelle PTI (Polygonal Turning Interface). Diese einheitliche mechanische Schnittstelle schafft die Voraussetzungen für die flexible Ausrüstung moderner Drehmaschinen mit präzisen Hochleistungswerkzeughaltern.
Die Medienzufuhr – Kühlmittel, Sperrluft, sowie die Daten- und Energieübertragung – sind Bestandteil der standardisierten PTI-Schnittstelle.
Entwickelt wurde PTI in Zusammenarbeit aus Werkzeughalter-, Spanntechnik-, Revolver- und Maschinenhersteller.

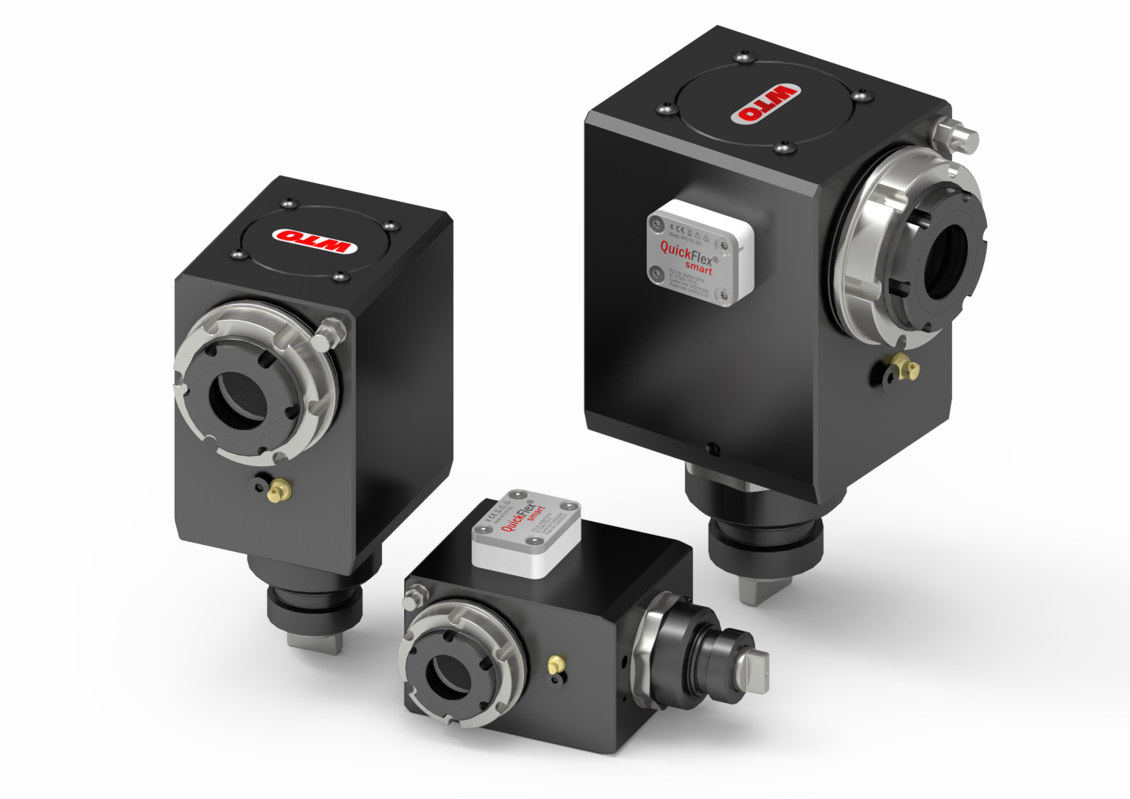

Mit drei Nenngrößen PTI 42, 54, 65 und verschiedenen Typen der Medienübergabe (Kühlmittel, Sperrluft, Daten, elektrische Energie) wurde PTI beim Normungsausschuss zur ISO-Norm eingereicht.
Die Revolverschnittstelle PTI
Hauptmerkmal der PTI-Schnittstelle ist der kegelige Polygonschaft mit Plananlage, welcher eine hochgenaue Zentrierung und Wiederholgenauigkeit mit hohen Torsions- und Biegesteifigkeiten zwischen Revolver und Werkzeughalter ermöglicht.

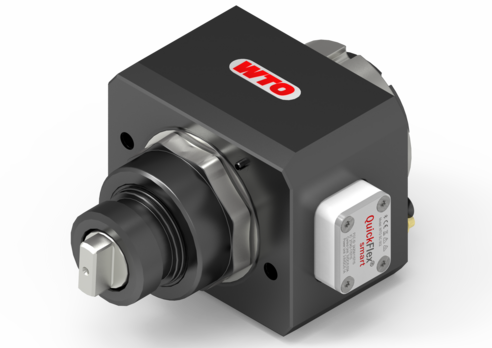

Die große standardisierte Antriebskupplung der angetriebenen Werkzeughalter überträgt hohe Drehmomentleistungen für Bohr- und Fräsbearbeitungen.

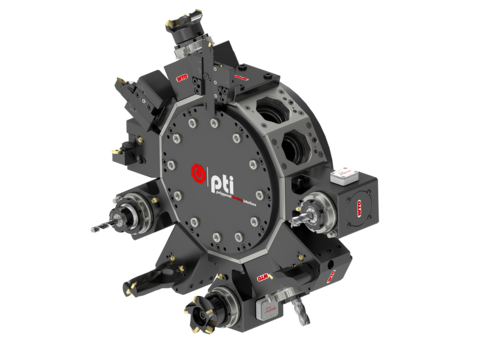

Das Spannen und Lösen der Werkzeughalter erfolgt durch einen im Revolver integrierten Schnellspanner, welcher in die Schaftgeometrie eingreift und den Werkzeughalter mit hoher Anzugskraft in der Revolveraufnahme spannt.
