60.000 1/min

High Speed

2

Turbinen

Angetrieben durch

Kühlmittel/Schneidöl



Ideal für Bearbeitungs- und Drehzentren

Einzigartige patentierte Spindeltechnologie für Drehzahlen bis 60.000 1/min.

CoolSpeed® MAX ist eine universell einsetzbare Ultra-High-Speed-Werkzeugspindel, angetrieben durch zwei unterschiedlich große Turbinen und einer einstellbaren Anzahl von Düsen (Jets).



Mit der kleinen Turbine können höchste Drehzahlen bis 60.000 1/min erreicht werden, mit der großen ist bei CoolSpeed® MAX im unteren Drehzahlbereich ein höheres Drehmoment verfügbar.



Durch die einstellbare Anzahl der Düsen ist es möglich den Kühlmittelfluss (Volumenstrom) und damit die maximale Leistung an den Anwendungsfall anzupassen. CoolSpeed® MAX kann dadurch sehr energieeffizient eingesetzt und auch mit Kühlmittelpumpen betrieben werden, die einen Kühlmittelfluss von nur etwa 12 l/min erreichen.

  • Angetrieben durch: Kühlmittel oder Schneidöl
  • Drehzahl: 20.000-60.000 1/min
  • Anzahl der Düsen: 1-3 (einstellbar)
  • Anzahl Turbinen: 1 kleine + 1 große (einstellbar)
  • Betriebsdruck: 10-70 bar
  • Volumenstrom: 12-32 l/min
  • Maximale Leistung: 360-1100 W
  • Werkzeugschaft Ø: 0,5-7,0 mm

1  Zwei Turbinen für eine optimale Drehzahlabdeckung
2  Drahtlose Smart“ Drehzahlüberwachung
3  Kühlmittelzufuhr durch den Schaft oder externen Anschluss
4  Energieerzeugung für die Elektronik
5  Einstellbare Düsen für den flexiblen Einsatz
6  Spannzangenaufnahme ER-11 MS
7  Kühlmittelzufuhr direkt ans Werkzeug

CoolSpeed® MAX vs. Machine Spindle: 58% Time savings
Mit dem Aufruf des YouTube-Videos erklären Sie sich damit einverstanden, dass Ihre Daten an YouTube übermittelt werden: Details siehe Datenschutzerklärung unter „Plug-ins und Tools – YouTube“
  • Drahtlose “Smart” Drehzahlanzeige
  • Dynamischer Rundlauf ≤ 5 µm
  • Leistung: 1100 W

Zubehör

Bühne

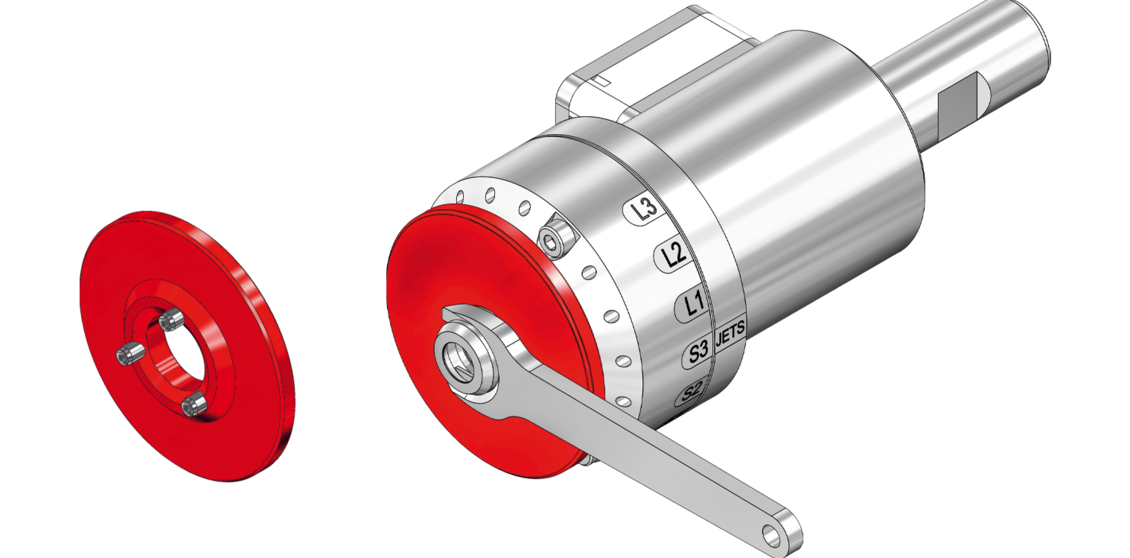

Arretierschlüssel

Spannmutter ER-MS

Spannzange ER-11 UP

SK-Adapter

HSK-Adapter

Capto-Adapter

Starter Set

Bühne

Alle Komponenten, die für die Einrichtung und Verwendung von CoolSpeed® MAX benötigt werden. Die Produkte sind in einem handlichen Tragekoffer verpackt.



Enthält:

CoolSpeed® MAX
CX-SOW-001 Arretierschlüssel

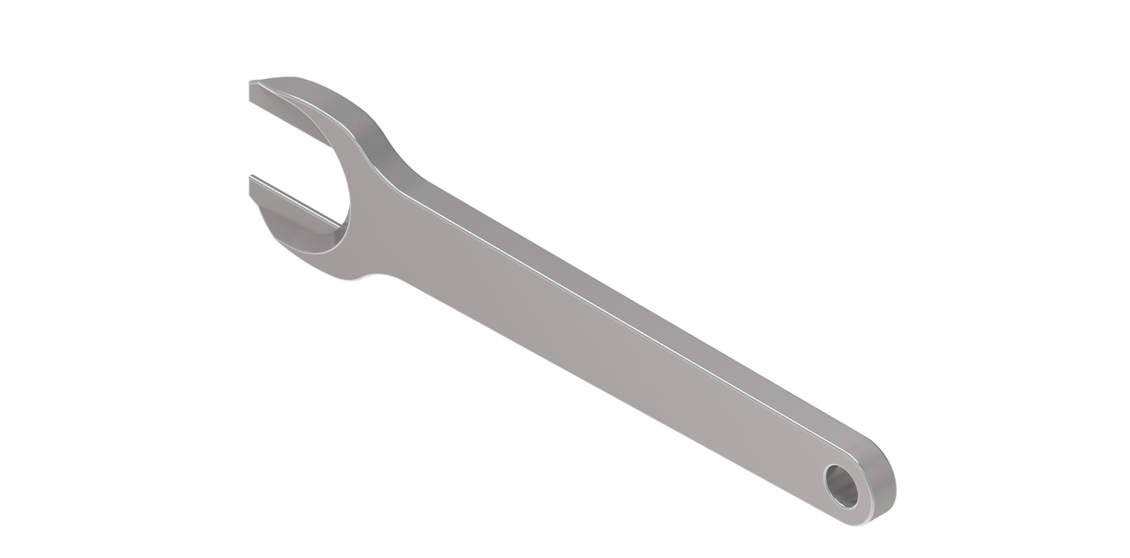

107511205 Spannschluessel ER 11 MS
Power Off Magnet
Torx-Winkel-Schraubendreher T20
Sechskantschraubendreher SW3
Sechskantschraubendreher SW5

CoolSpeed® MAX
(PDF, 1,5 MB)

Schauen Sie sich Anwendungsbeispiele an und erfahren Sie,
wie unsere Kunden CoolSpeed® einsetzen,
um produktiver zu sein

App „CoolSpeed®“

Bühne

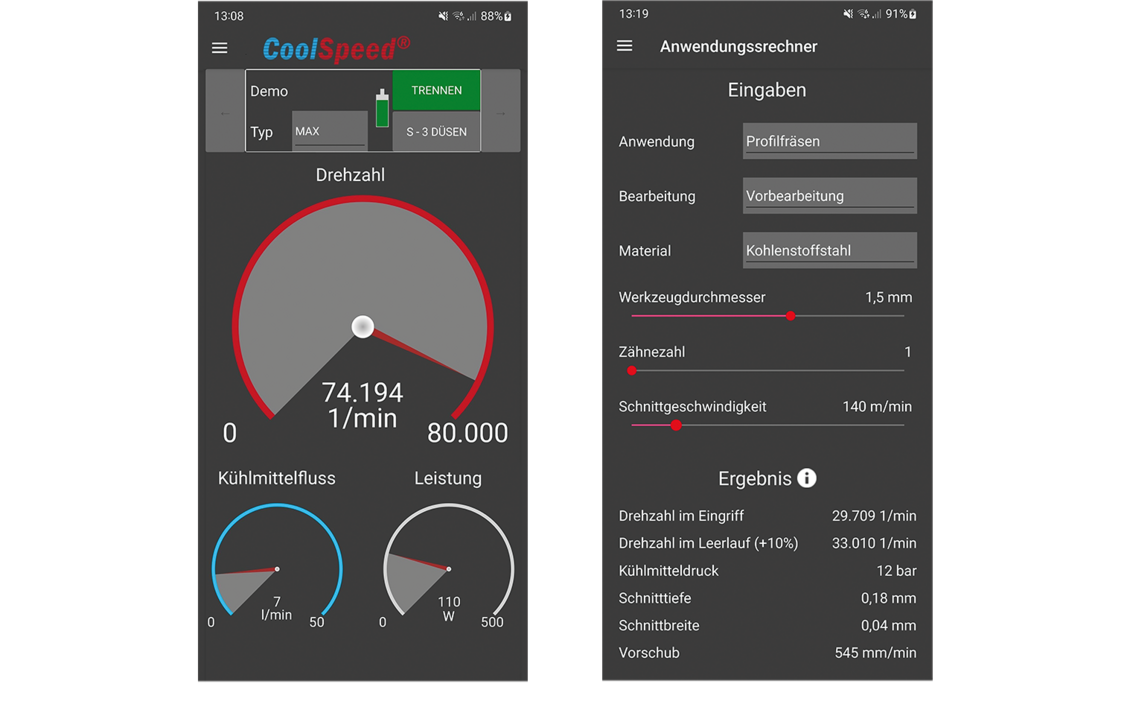

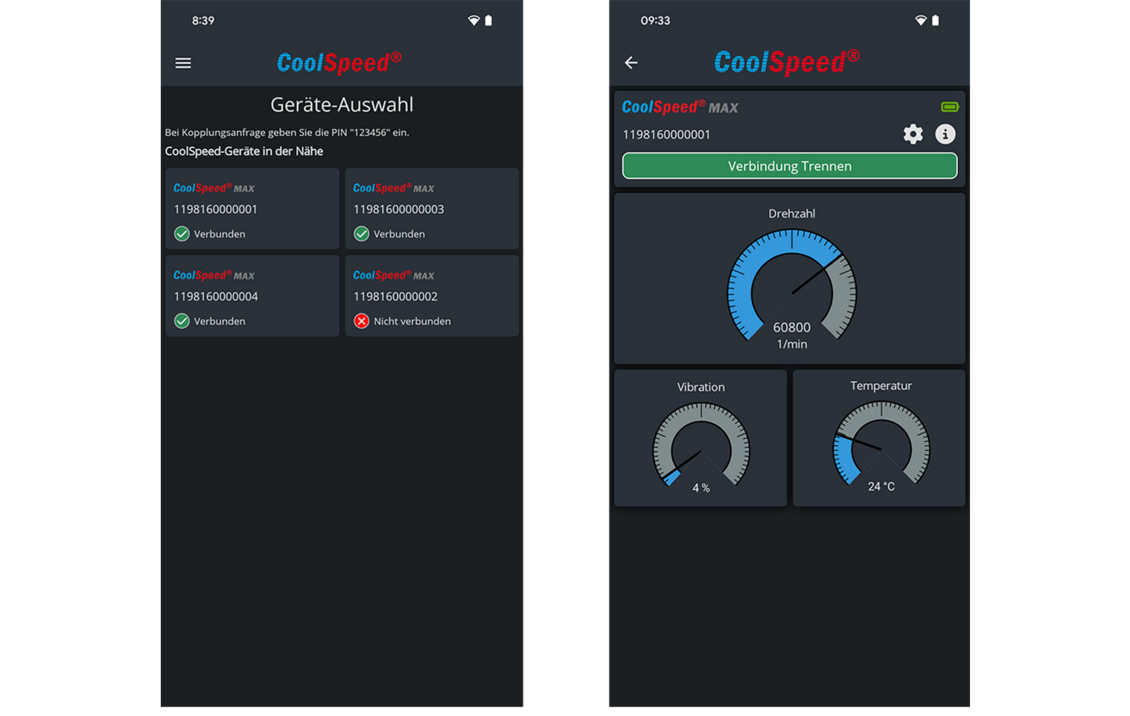

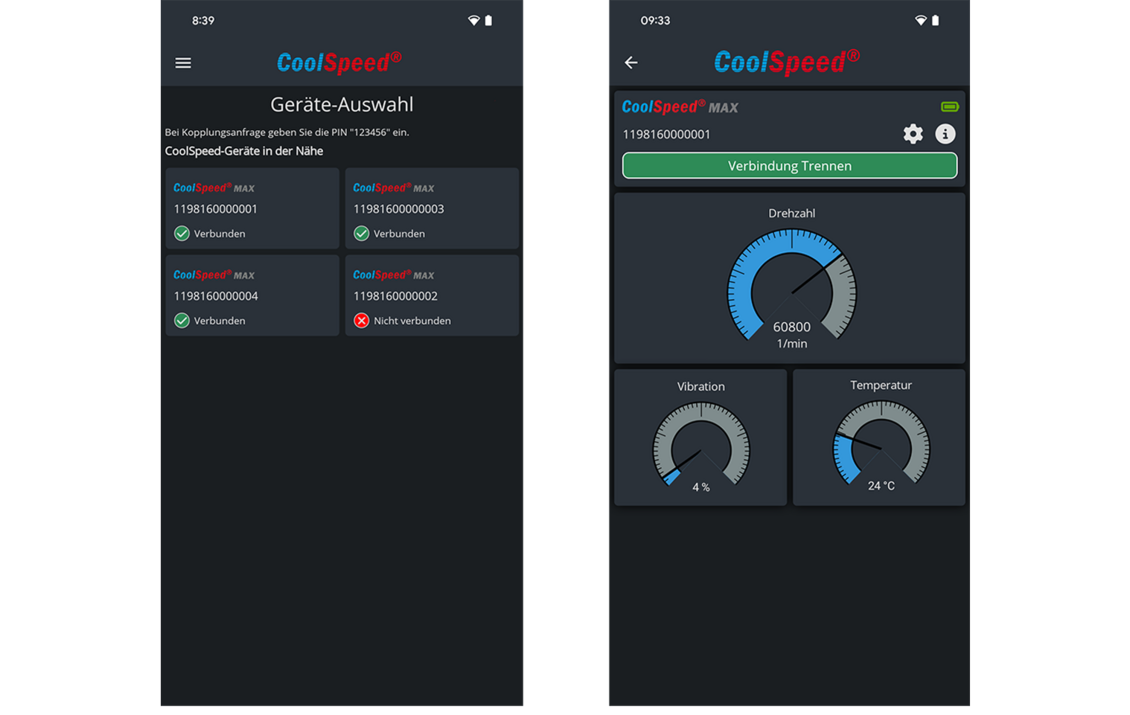

Die App verbindet sich über Bluetooth mit der Elektronik und zeigt die Drehzahl, den Kühlmitteldruck, den Kühlmittelfluss und die Leistung der eingesetzten High-Speed Spindel in Echtzeit an.
