Angetrieben durch Kühlmittel

Bühne

80.000 1/min
High Speed

< 4 µm
Dynamischer Rundlauf

500 W
Leistung

Einzigartige patentierte Spindeltechnologie für Drehzahlen bis 80.000 1/min.

CoolSpeed® Flex ist eine neuartige, turbinenangetriebene Ultra-High-Speed-Werkzeugspindel. Durch die einstellbare Anzahl der Düsen (Jets) ist es möglich, CoolSpeed® Flex auch mit Kühlmittelpumpen zu betreiben, die einen Kühlmittelfluss von nur etwa 8 l/min erreichen. Wie CoolSpeed® mini, ist der Typ „Flex“ Plug&Play, crash-sicher und wartungsfrei.

Dauerhaft hohe Präzision

- Der Schaft des Schneidwerkzeugs dient als Spindel

- Dynamischer Rundlauf: 4 µm oder besser

- Lager können einfach bei jedem Schneidwechsel ersetzt werden



Effiziente Ultra-Hochgeschwindigkeitsbearbeitung mit jeder Maschine

- Bearbeitungszentren, Drehzentren, Langdrehautomaten

- Verlängert die Lebensdauer der Maschinenspindel

- Passt in Standard Werkzeughalter für automatischen Werkzeugwechsel

  • Drehzahl: 30.000 bis 80.000 1/min
  • Leistung: 150-500 W
  • Werkzeugschaft Ø: 3 mm, 4 mm, 6 mm
  • Schaft Ø: 20 mm, 22 mm, 25 mm, ¾“
  • Betriebsdruck: 10-60 bar
  • Volumenstrom: 8-28 l/min
  • Drehzahl: 30.000 bis 80.000 1/min
  • Leistung: 150-500 W
  • Werkzeugschaft Ø: 3 mm, 4 mm, 6 mm
  • Schaft Ø: 20 mm, 22 mm, 25 mm, ¾“
  • Betriebsdruck: 10-60 bar
  • Volumenstrom: 8-28 l/min

Optionales Zubehör

Bühne

Adapter für Star

Schaft Ø         34 mm
Bohrung Ø      22 mm

Schaft Ø         34 mm
Bohrung Ø      22 mm

Schaft Ø         34 mm
Bohrung Ø      22 mm

Adapter für Citizen

Schaft Ø      25 mm
Bohrung Ø    19,05 mm (3/4“)

Erforderliches Zubehör

Bühne

Einbausatz

Enthält 2 Lager und eine Turbine, die bei jedem Werkzeugwechsel ausgetauscht werden. Die Lager und Turbinen sind nicht zur Wiederverwendung bestimmt. Jeder Einbausatz ist passend zum jeweiligen Werkzeugschaft-Durchmesser.


Werkzeugschaft Ø:          3 mm, 4 mm, 6 mm

Montagevorrichtung 3-fach

Für die Montage der Lager und der Turbine auf dem Werkzeugschaft. Die 3-fach Montagevorrichtung passt zu jedem der drei unterstützten Werkzeugschaft-Durchmesser.


Werkzeugschaft Ø:          3 mm, 4 mm, 6 mm

Bluetooth Manometer G1/4“

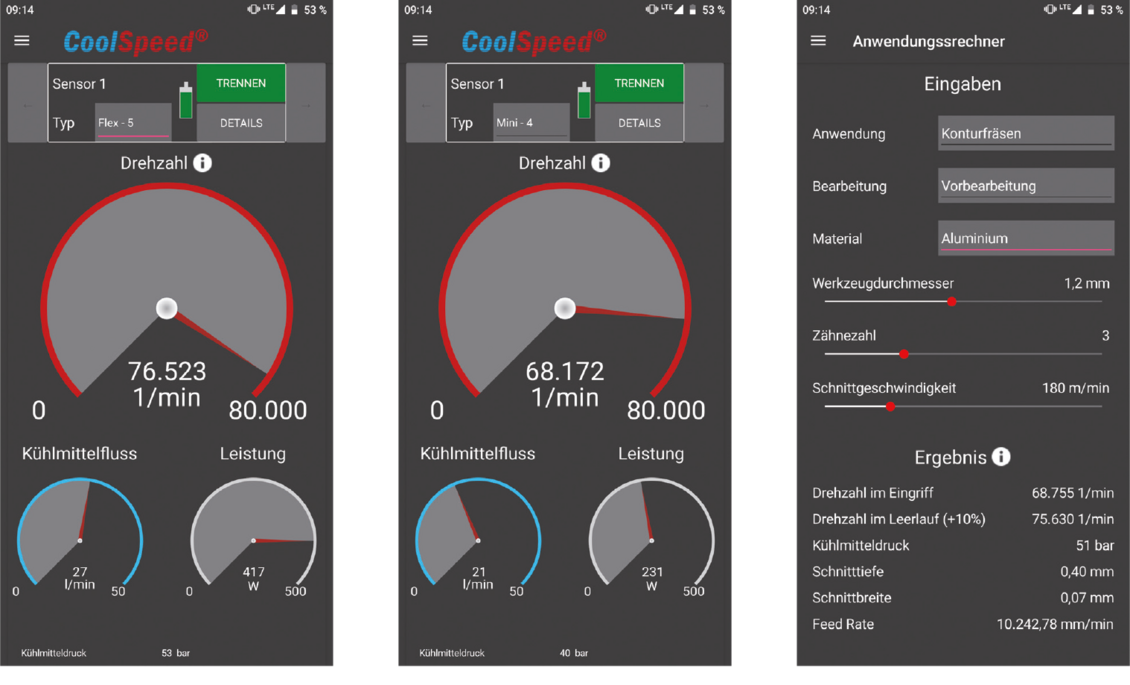

Die „CoolSpeed® Pressure Gauge“ App verbindet sich mit dem Bluetooth Manometer und zeigt die Drehzahl, den Kühlmitteldruck, den Kühlmittelfluss und die Leistung der eingesetzten High-Speed Spindel in Echtzeit an.

Mehr zur „CoolSpeed® Pressure Gauge“ App

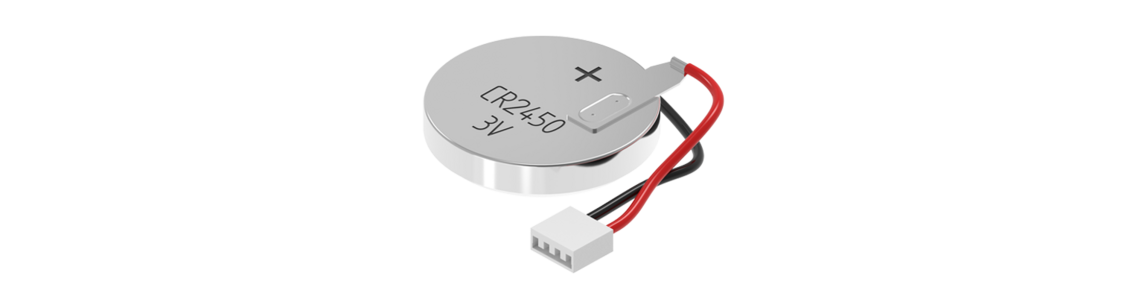

Ersatzbatterie für Bluetooth Manometer G1/4“

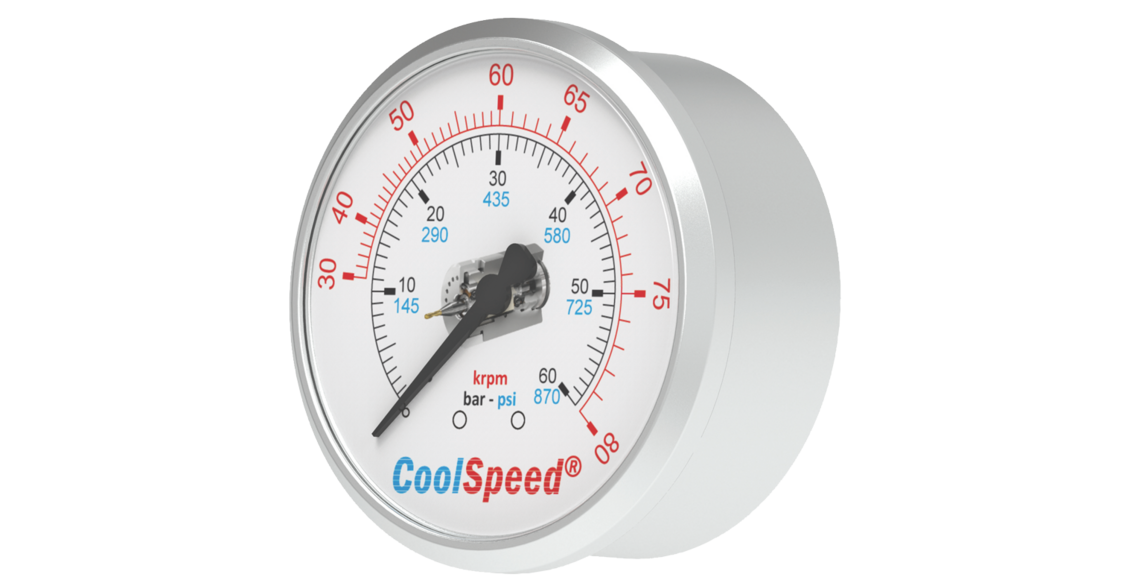

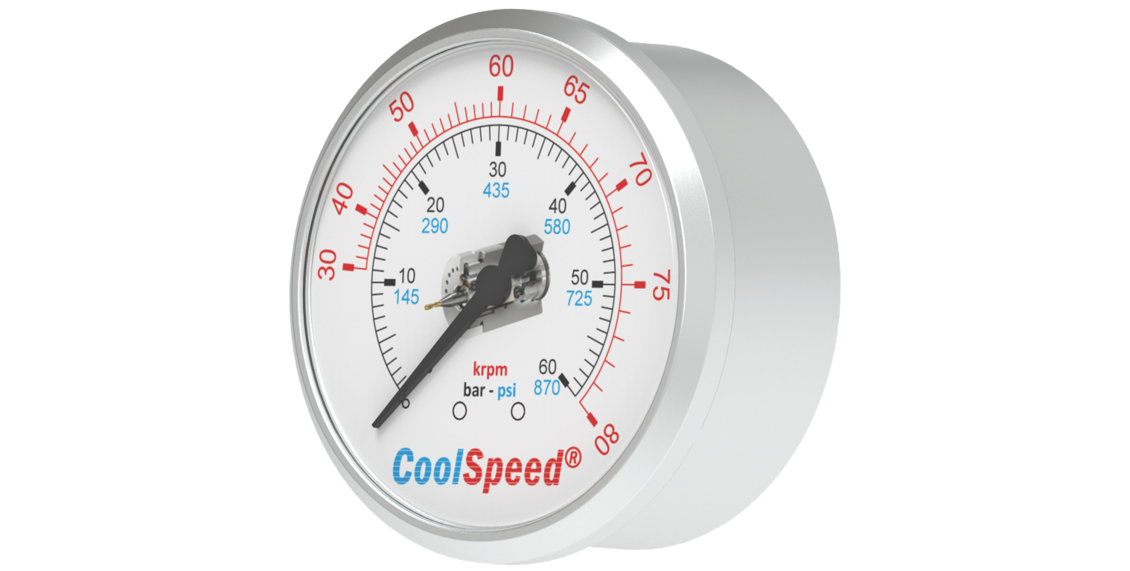

Manometer G1/4“

Zur Messung des Betriebsdrucks an der Spindel. Die sekundäre Skala auf der Manometerfläche zeigt die Drehzahl an.

Verwendung in Verbindung mit dem Manometeradapter.

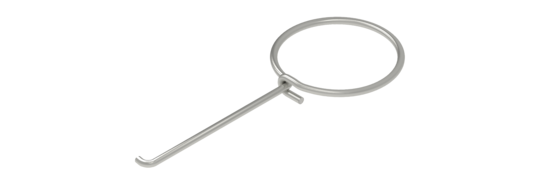

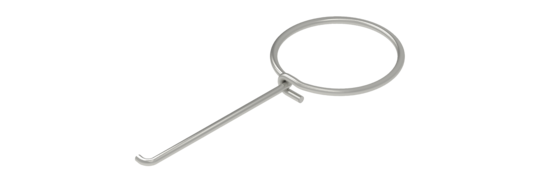

Abzieher für Lager

Wird verwendet, um Lager aus dem Gehäuse zu entfernen.

Einstelldorn

Zur hochgenauen Winkelausrichtung von CoolSpeed® Flex V.

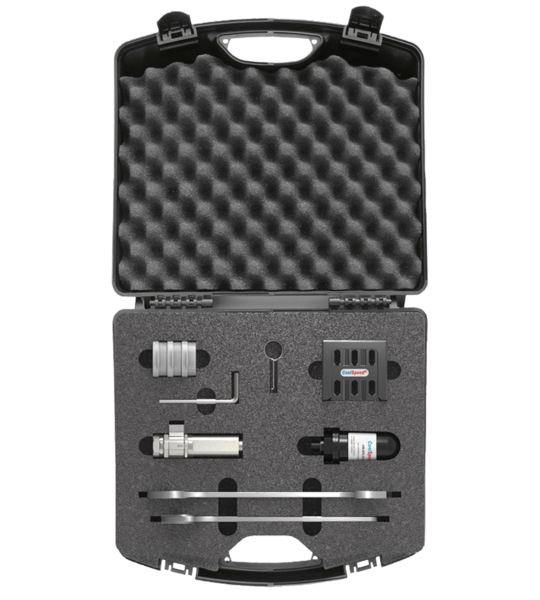

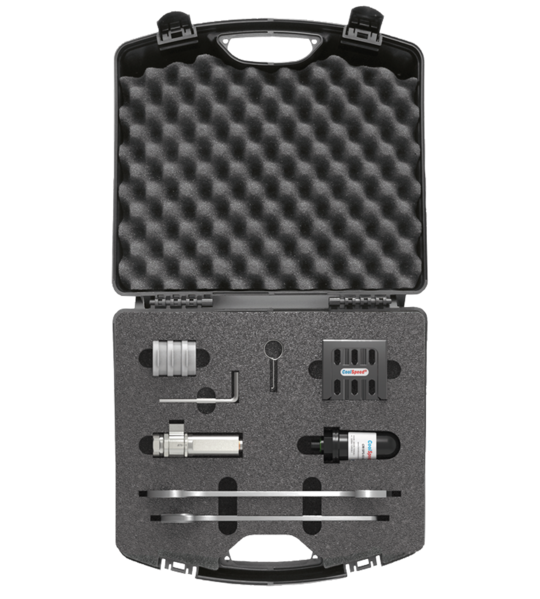

Starter Set

Bühne

Alle Komponenten, die für die Einrichtung und Verwendung von CoolSpeed® Flex benötigt werden. Die Produkte sind in einem handlichen Tragekoffer verpackt.



Enthält:

CoolSpeed® Flex

CM-SRK-030 Einbausatz Ø3 mm

CM-SRK-040 Einbausatz Ø4 mm

CM-SRK-060 Einbausatz Ø6 mm

CM-SMD-346 Montagevorrichtung 3-fach

CM-SPG-60-SA Bluetooth-Manometer G¼"

CM-SBW-001 Abzieher für Lager

Innensechskantschlüssel SW 5

Doppelgabelschlüssel SW 22x27

Gabelschlüssel SW 27


1 Gabelschlüssel SW 27

CoolSpeed® Flex
(PDF, 2,5 MB)

Schauen Sie sich Anwendungsbeispiele an und erfahren Sie,
wie unsere Kunden CoolSpeed® mini einsetzen,
um produktiver zu sein

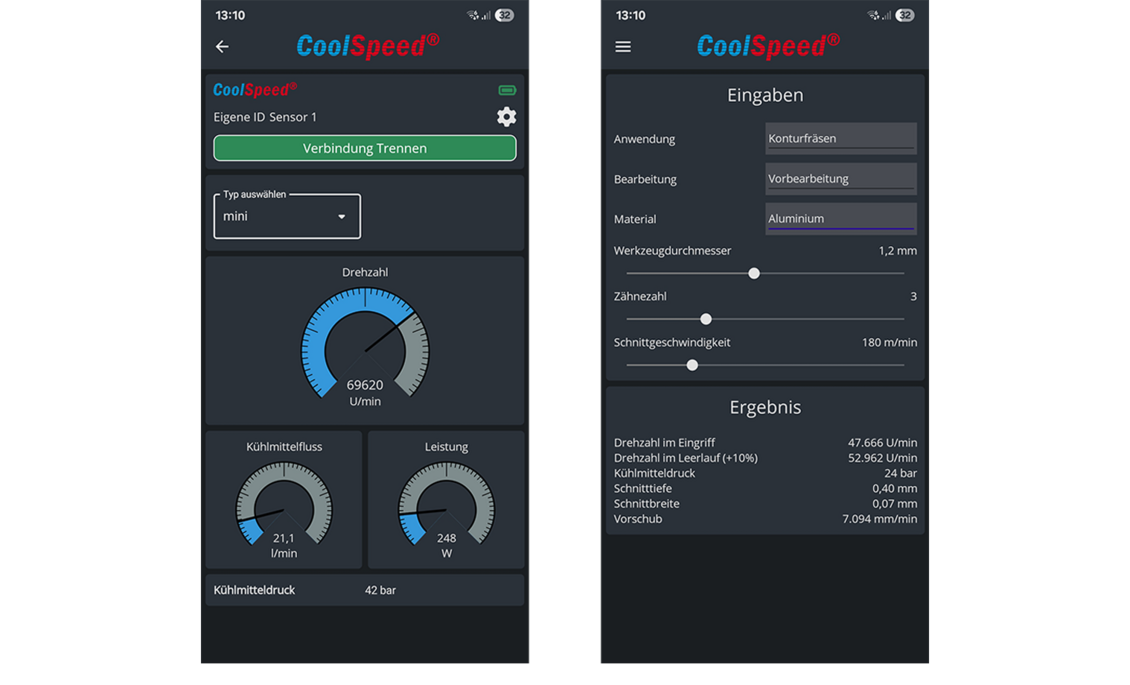

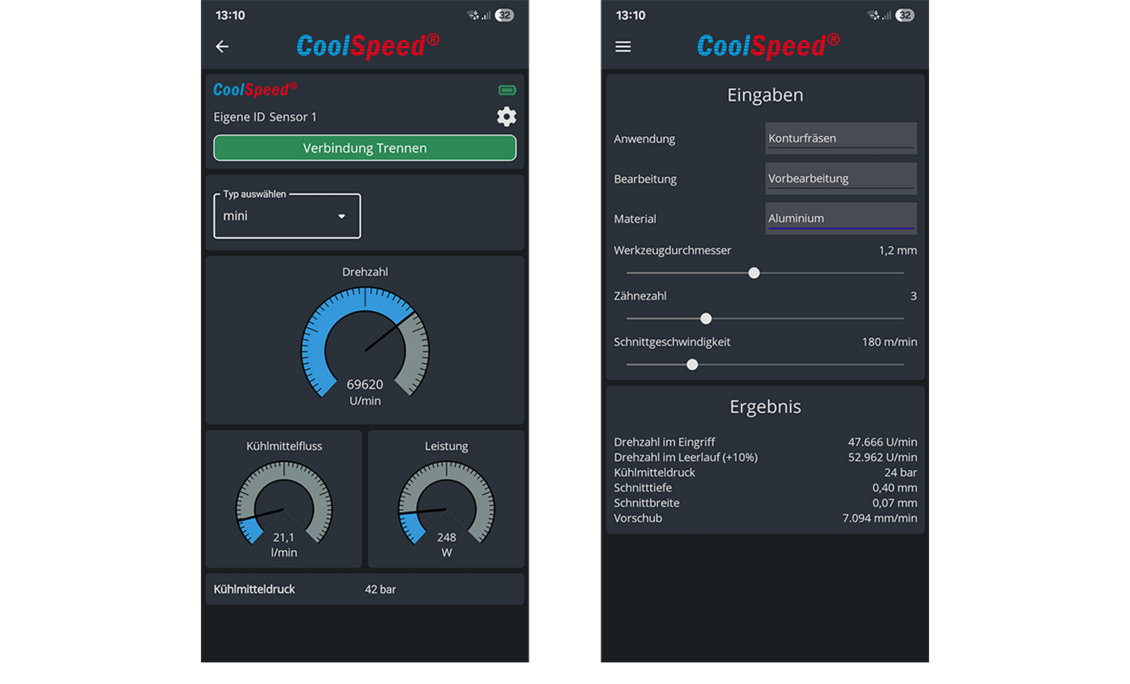

App „CoolSpeed® Pressure Gauge“

Bühne

Die App verbindet sich mit dem Bluetooth Manometer und zeigt die Drehzahl, den Kühlmitteldruck, den Kühlmittelfluss und die Leistung der eingesetzten High-Speed Spindel in Echtzeit.

App „CoolSpeed® Pressure Gauge“
