La nuova dimensione per una alta produttivita’ nella lavorazione di ingranaggi: lo skiving per ingranaggi interni ed esterni, millerighe su centri di tornitura con il nuovo Power Skiving della WTO.

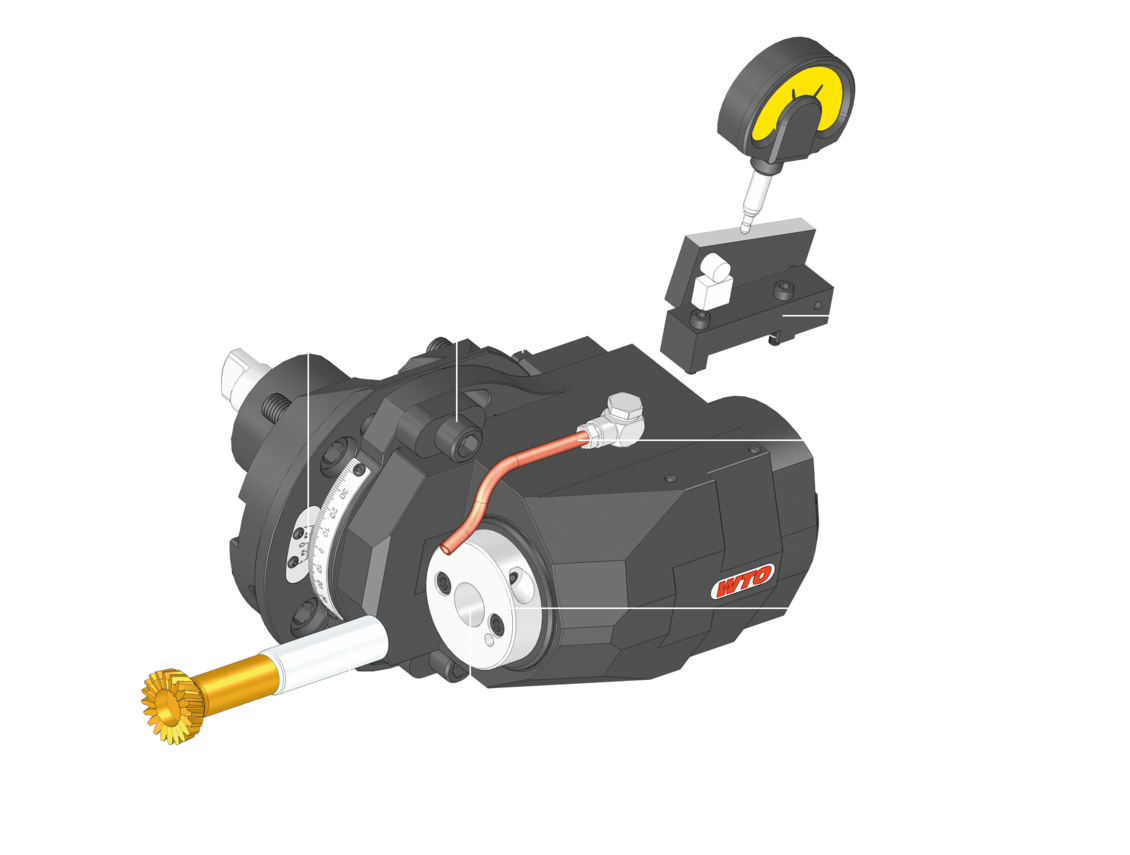

Il Power Skiving della wto offre massima rigidizza e precisione. Il mandrino idraulico garantisce la massima precisione e rapidita’ di sostituzione dell’utensile.
L'asse del pezzo e l'asse dell'utensile di skiving devono essere correlati tra loro da un angolo definito (α).
Lo spostamento dell'utensile di taglio (Y) causato dalla rotazione all'angolo definito (α) deve essere compensato con l'asse Y della macchina.
Sincronizzazione della rotazione del pezzo e dell’utensile.
Avanzamento del movimento lungo l'asse Z.
Al termine della lavorazione, l'utensile di taglio deve spostarsi verso l'asse X.
Si prega di considerare quanto segue:
All'estremità dell'ingranaggio/scanalatura deve esserci spazio sufficiente per l'utensile di taglio.
Scanalatura involuta interna
Scanalatura a innesto
Ingranaggio di guida
Ingranaggio elicoidale
Power Skiving Unit (PDF, 1,2 MB)
Portafoglio prodotti (PDF, 4,2 MB)
Vi preghiamo di consultare il nostro catalogo online per verificare se i portautensili di precisione sono disponibili per la vostra macchina.
