Funzionamento più veloce del 58% con CoolSpeed® MAX rispetto a un mandrino tradizionale.
Applicazione: Pezzo dimostrativo
Lavorazione: Fresatura di tasche e scanalature
Tempo totale di lavorazione:
- CoolSpeed® MAX: 5 minuti e 32 secondi
- Mandrino della macchina: 13 minuti e 15 secondi
Risparmio totale di tempo: 58%
Macchina: Hermle C32
CoolSpeed® MAX: CX-CE-F020-109-FL-SB-A
RPM: 28.000
Azionamento: liquido refrigerante
Pressione del liquido refrigerante: 55 bar (798 psi)
Dimensioni del pezzo: 80 mm (profondità) x 100 mm (larghezza) x 30 mm (altezza)
Materiale: SAE1045
Durezza: 220 HB
Utensile da taglio: Gühring RF 100 U 3732 3.000"
Applicazione: Mandrini CoolSpeed® Flex ad angolo regolabile ad altissima velocità montati su un portautensile statico con pinza ER, operanti a 45.000 RPM con frese a sfera a lungo raggio impostate a 70 gradi.
Azienda: Roush Yates Engines (USA)
Motore: Mori Seiki NL2000
CoolSpeed® Flex V ad angolo regolabile ±92°: CM-CV-R025-016-FL-A
RPM: 45.000
Azionamento: liquido di raffreddamento
Pressione del liquido di raffreddamento: 17 bar
3 volte più veloce con CoolSpeed® Flex rispetto al processo precedente su 40.000 pezzi all'anno
Applicazione: Fresatura di piccole scanalature con una fresa a testa sferica da 3 mm su un pezzo dello stampo
Lavorazione: Incisione
Risparmio di tempo: 3 volte più veloce!
Azienda: Benmar Fabrication
Macchina: Takamaz XW-130
CoolSpeed® Flex: CM-CE-F075-037-FL-A
RPM: 42.000
Alimentazione: liquido refrigerante
Pressione del liquido refrigerante: 16,5 bar (USA: 240 psi)
Dimensioni del pezzo: 50 mm x 50 mm (2” x 2”)
Materiale: acciaio per stampi
Realizzazione di stampi dettagliati (forma negativa)
Applicazione: Realizzazione di stampi personalizzati e dettagliati utilizzando una fresa da 0,4 mm per la produzione di monete e lingotti in metalli preziosi
Lavorazione: Finitura
Risparmio di tempo: 10 volte più veloce rispetto al tradizionale mandrino da 5.000 RPM, con la possibilità di utilizzare utensili da taglio due volte più piccoli rispetto al passato. CoolSpeed® Flex ha ridotto il tempo totale di lavorazione da 48 ore a 5 ore.
Risparmio di tempo totale: 43 ore per pezzo
Azienda: Silverback Precious Metals
Macchina: Source Rabbit Micro Mill
CoolSpeed® Flex: CM-CE-F075-037-FL-A
RPM: 60.000
Alimentazione: refrigerante
Pressione del refrigerante: 30 bar
Dimensioni del pezzo: 2”x2”
Materiale: acciaio AISI 4140, ricotto
Durezza: 22 HRC (99 HRB)
"Applicazione: Lavorazione di un'anima di stampo complessa con fresa da 2 mm
Lavorazione: Sgrossatura e finitura
Risparmio di tempo: Riduzione del tempo di lavorazione da 12 ore a 4,5 ore su 1,5 milioni di righe di codice con una velocità di avanzamento di 900 ipm (pollici al minuto) (23.000 mm/min)"
Risparmio di tempo: 7,5 ore/37,5 %
Azienda: Fraisa USA
Macchina: Hermle C 22 U
CoolSpeed® Flex: CM-CE-F075-037-FL-A
RPM: 70.000
Alimentazione: liquido di raffreddamento
Pressione del liquido di raffreddamento: 43 bar
Diametro del pezzo da lavorare: 5"
Materiale: 440C-SS (acciaio inossidabile)
Durezza: 30 HRC (105 HRB)
Applicazione: operazioni di finitura su pezzi altamente decorativi utilizzando una fresa da 1 mm
Lavorazione: Finitura
Risparmio di tempo: il tempo totale risparmiato per il lavoro è stato di 350 ore su 200 pezzi
Risparmio di tempo totale: 350 ore per 200 pezzi
Azienda: La Forge De Style (USA)
Macchina: Haas VF-4SS
CoolSpeed® mini: CM-CE-F025-010-4-A
RPM: 48.000
Alimentazione: refrigerante
Pressione del refrigerante: 20 bar
Diametro del pezzo: 3”
Materiale: alpacca
Durezza: 120 HB (45 HRB)
Testimonianza: Tom Afflard (La Forge De Style)
«Il cliente non avrebbe potuto effettuare questo lavoro senza CoolSpeed® mini. La macchina utensile è in grado di erogare solo 10.000 RPM sul mandrino principale, ma con una pressione del refrigerante di 300 psi, CoolSpeed® mini funziona a 48.000 RPM. Utilizzando una fresa a sfera da 1 mm con diametro del gambo di 4 mm e una velocità di avanzamento di 1.200 mm/min, il tempo di ciclo per questo lavoro è stato ridotto a 25 minuti. Per tutti i pezzi, si è risparmiato circa 350 ore di tempo di mandrino.»
Lavorazione di dettagli di piccole dimensioni su prototipi di ricerca
Applicazione: utilizzo di utensili da taglio di varie dimensioni, da 1 mm a 0,1 mm e inferiori, per la lavorazione di dettagli di piccole dimensioni su prototipi di ricerca
Lavorazioni: sgrossatura/finitura/scavatura/foratura
Risparmio di tempo: «Il numero di ore risparmiate rispetto a un mandrino standard da 12k equivarrebbe a mesi di lavoro» – Jeff Tiedeken
Risparmio di tempo totale: «mesi»
Azienda: Cutting Time
Macchine:
- Matsuura MX330 con ChipBlaster 1000 PSI
- Haas DT1 a 5 assi con Haas 1000 PSI HP
CoolSpeed® mini: CM-CE-R016-046-4-A
RPM: 60.000-80.000
Alimentazione: refrigerante
Pressione del refrigerante: 35-60 bar
Dimensioni del pezzo da lavorare: varie
Materiale: titanio grado 2
Durezza: 21 HRC (98 HRB)
Testimonianza: Jeff Tiedeken (azienda “Cutting Time”)
«Attualmente abbiamo più di 3 macchine che utilizzano mandrini CoolSpeed® 24 ore su 24! Produciamo prototipi di componenti destinati specificatamente alla comunità scientifica in vari materiali; molti di questi pezzi presentano canali, cavità e fori con dimensioni fino a 0,1 mm e, in casi particolari, anche inferiori. Non è possibile realizzare dettagli di quelle dimensioni senza ricorrere a dispositivi di aumento della velocità del mandrino. Il rapporto prezzo-prestazioni ci permette di avere più mandrini CoolSpeed® disponibili nel magazzino utensili. Eseguiamo la sgrossatura con una fresa da 1 mm, la rifinitura con una da 0,5 mm e la finitura con una da 0,3 mm, il che accelera il processo e riduce il rischio di rottura delle frese durante le lavorazioni più lunghe. Abbiamo un importante lavoro di produzione che si è svolto in modo costante negli ultimi 2 anni, consistente nel taglio di titanio di grado 2; il numero di ore risparmiate rispetto al mandrino standard da 12k corrisponderebbe a mesi di tempo; non riesco nemmeno a immaginare di farlo in altro modo se non utilizzando i moltiplicatori di velocità per mandrini CoolSpeed®.»
Lavorazione ad alta velocità di teste di viti Torx con CoolSpeed® Flex
Applicazione: Vite esagonale da ¼” (Torx Hybrid)
Lavorazione: Svasatura
Tempo di lavorazione per pezzo:
- CoolSpeed® Flex: 1:42 minuti
- Tipo svizzero: 7:35 minuti
Tempo totale di lavorazione per 10.000 pezzi:
- CoolSpeed® Flex: 283 ore
- Tipo svizzero: 1.264 ore
Risparmio di tempo totale: 981 ore ≙ 117.720 $
Azienda: AxisWorks LLC (USA)
Macchina: Citizen L20 IX
CoolSpeed® Flex: CM-CE-F075-037-FL-A
RPM: 60.000
Alimentazione: refrigerante
Pressione del refrigerante: 48 bar
Dimensioni del pezzo: 12,7 mm x 15,9 mm
Materiale: acciaio inossidabile 303
Durezza: 174 BHN
Testimonianza: Eric Gross (AxisWorks)
«Abbiamo deciso di provare CoolSpeed® Flex poiché avevamo una testa di accelerazione 1:4 da riparare, una pompa da 2.000 psi, era disponibile a magazzino negli Stati Uniti, aveva un prezzo iniziale contenuto e poteva raggiungere velocità fino a 80.000 RPM. Alla fine, abbiamo optato per 60.000 RPM. Siamo riusciti a migliorare la durata degli utensili e a far risparmiare 317 ore agli ingranaggi degli utensili motorizzati, evitando che fossero innestati durante il taglio.
Anche il sistema di gestione del refrigerante di CoolSpeed® Flex rappresenta un enorme vantaggio rispetto alle teste a trasmissione a ingranaggi. Non vedo perché si dovrebbe utilizzare qualsiasi altra testa di accelerazione.»
Lavorazione ad alta velocità di teste di viti Torx con CoolSpeed® mini
Applicazione: foratura pilota con una punta da 2,8 mm e svasatura con una fresa da 0,6 mm (0,0236") su teste di viti Torx
Lavorazione: svasatura
Tempo di lavorazione per pezzo:
- CoolSpeed® mini: 1:22 minuti
- Tipo svizzero: 5:30 minuti
Tempo totale di lavorazione per 30.000 pezzi:
- CoolSpeed® mini: 683 ore
- Tipo svizzero: 2.750 ore
Risparmio di tempo complessivo: 2.067 ore
Azienda: Area 419
Macchina: DMG Mori NLX2500
CoolSpeed® mini: CM-CE-R016-046-4-A
RPM: 35.000
Alimentazione: refrigerante
Pressione del refrigerante: 17 bar (USA: 260 psi)
Dimensioni del pezzo: 0,155”
Materiale: acciaio inossidabile 303
Durezza: 19 HRC (96 HRB)
Testimonianza: Marcus Burciaga (Area 419)
«CoolSpeed ci ha permesso di realizzare piccoli componenti con testa Torx, che normalmente sarebbero stati lavorati su una macchina Swiss Type, sul nostro centro di tornitura DMG NLX2500. Grazie a CoolSpeed siamo riusciti a ridurre di oltre 4 minuti il tempo di lavorazione di OGNI pezzo. Il sistema si è letteralmente ripagato nel giro di una settimana. La possibilità di far ruotare il micro utensile alla velocità richiesta di 35.000 RPM, rispetto al massimo della macchina di 10.000 RPM, ha rappresentato un enorme vantaggio per le nostre operazioni.»
Microlavorazioni con CoolSpeed® MAX e CoolSpeed® Flex
Applicazione: pezzo dimostrativo
Macchina: centro di lavorazione compatto Brother S700Xd1
Alimentazione: refrigerante
Pressione del refrigerante: 69 bar (1.000 psi)
Dimensioni del pezzo: 127 mm x 127 mm
Materiale: alluminio 6061
A:
CoolSpeed® MAX
Lavorazione: fresatura di tasche
Utensile: fresa a testa cilindrica, 2 mm
RPM: 45.000
Alimentazione: 150 ipm
B:
CoolSpeed® MAX
Lavorazione: scanalature circolari
Utensile: fresa a testa sferica, 3 mm
RPM: 45.000
Alimentazione: 500 ipm
C:
CoolSpeed® Flex
Lavorazione: foratura
Utensile: punta pilota 0,0079”
RPM: 45.000
Alimentazione: 2,5 ipm
Funzionamento più veloce dell'87% con CoolSpeed® mini rispetto al mandrino della macchina
Lavorazioni: fresatura di tasche, fresatura di scanalature, foratura e incisione
Tempo totale di lavorazione:
- CoolSpeed® mini: 2 minuti
- Mandrino della macchina: 15 minuti e 45 secondi
Risparmio di tempo totale: 87%
Macchina: Hermle C32
CoolSpeed® mini: CM-CE-F025-010-4-A
RPM: 60.000
Alimentazione: refrigerante
Pressione del refrigerante: 40 bar (580 psi) (USA: 580 psi (40 bar)
Dimensioni del pezzo: 38 mm x 38 mm x 10 mm
Materiale: SAE4140
Durezza: 33 HRC
Fresatura più veloce dell'86% con CoolSpeed® rispetto ai portautensili motorizzati standard
Applicazione: Pezzo per l'assemblaggio di componenti elettronici
Lavorazione: fresatura
Tempo totale di lavorazione:
- CoolSpeed® mini: 2 minuti
- Portautensili motorizzati standard: 15 minuti
86% più veloce!
Macchina: Citizen Cincom L32
CoolSpeed® mini: CM-CE-R016-046-4-A
RPM: 55.000
Alimentazione: refrigerante
Pressione del refrigerante: 22 bar (319 psi)
Dimensioni del pezzo: 26 mm x 5 mm
Materiale: alluminio 6061 T6

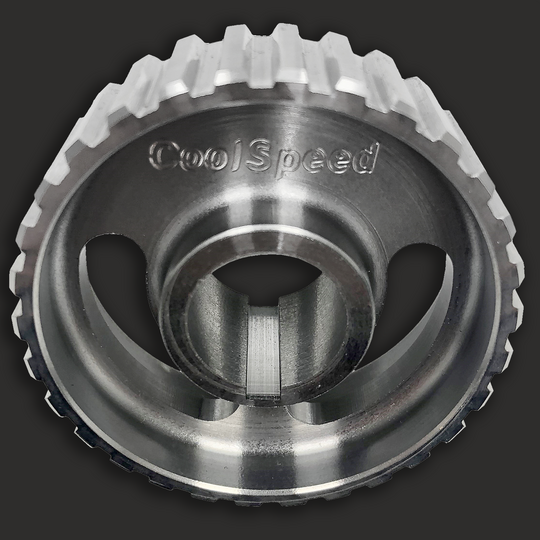

Incisione di lettere con CoolSpeed®
Applicazione: pezzo dimostrativo per la lavorazione completa del componente
Lavorazione: incisione
Tempo di lavorazione con CoolSpeed® mini: 11 secondi
Macchina: Okuma LB3000 EXII
CoolSpeed® mini: CM-CE-F016-046-4-A
RPM: 50.000
Alimentazione: refrigerante
Pressione del refrigerante: 16 bar (230 psi)
Diametro esterno del pezzo: 69 mm
Materiale: AISI 1018
Durezza: 126 HB (71 HRB)
11 secondi!
Foratura di fori con diametro di 0,0189” su un centro di tornitura in modo rapido ed efficiente
Applicazione: Foratura ad alta velocità di 12 fori con diametro di 0,0189“ e profondità di 0,300” con un mandrino CoolSpeed® mini ad angolo retto montato in un portapunta
Lavorazione: foratura
Tempo di lavorazione CoolSpeed® mini: 80 second
Macchina: Doosan Lynx 2100LSY
CoolSpeed® mini: CM-CI-R016-016-4-A
RPM: 75.000
Alimentazione: olio da taglio
Pressione del refrigerante: 60 bar (870 psi)
Dimensioni del pezzo: circa 1” di diametro x ¾”
Materiale: rame
Durezza: 51 HRB
80 secondi!
