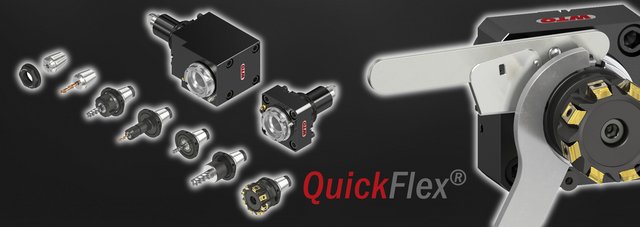

Sistema de troca rápida QuickFlex®

A combinação perfeita entreo porta-pinças ER e o sistema de troca rápida em umasó ferramenta.

Um sistema de troca que convence:

Mínimo investimento, devido ao alojamento direto das ferramentas de corte com uma pinça ER standard e a possibilidade da troca rápida da ferramenta com ferramentas pré-setadas, para redução dos tempos de set-up.

QuickFlex® - Designed for BMT (English version)

Detalhes

01 Porta-ferramentas
02 Alojamento QuickFlex®
03 Pinça
04 Porca de aperto
05 Adaptador QuickFlex®
06 Chave de trava (patenteada)
07 Roscapara o adaptador QuickFlex® e rosca de aperto

02 Alojamento QuickFlex®
07 Roscapara o adaptador QuickFlex® e rosca de aperto
08 Face de apoio com cone curto para centralização radial e apoio axial do adaptador QuickFlex®
09 Cone para pinça ER
10 Arraste torsor para o adaptador QuickFlex®
11 Apoio radial do adaptador QuickFlex® para maior rigidez sob carga

A precisão permanente do alinhamento é assegurada por duas conexões de cone independentes.

Com pinça ER

Com adaptador porta-fresa QuickFlex®

Troca de ferramenta rápida e segura com a chave de trava (patenteada).

Vantagens QuickFlex®

Porta-pinça ER e sistema de troca rápida em uma só ferramenta.
Mínimo investimento pois você pode começar com o porta-ferramentas. Simplesmente encaixe as ferramentas de corte diretamente no porta-ferramentas utilizando um porta-pinça ER padrão.
Vantagem para você: Começar com o que você necessita primeiro e depois você adquire os adaptadores de troca rápida quando quiser adicionar essa função.
Máxima expansibilidade pois você pode complementar com os adaptadores de troca rápida a qualquer momento.
Vantagem para você: Você pode começar com um sistema básico de baixo custo e posteriormente adicionar os adaptadores de troca rápida.
As ferramentas de corte podem ser pré-ajustadas enquanto a máquina estiver em operação.
Vantagem para você: O tempo de troca da ferramenta pode ser reduzido significativamente.
Troca de ferramenta rápida e segura com a chave de trava (patenteada).

QuickFlex® adapters for REGO-FIX powRgrip®

QuickFlex® - The quick change system for high performance and precision with QuickFlex® adapters for REGO-FIX powRgrip®.

powRgrip^® collet chuck adapter

Mini floating chuck adapter MPHC
DIN 6499, ISO 15488

The powRgrip® system:

Highly precise powRgrip® collet
QuickFlex® powRgrip® collet chuck adapter
powRgrip® clamping unit (PGU/PGC) (automatic or manual)

Discover powRgrip - WTO QuickFlex with powRgrip - Animation

WTO QuickFlex with powRgrip - How it works

©REGO-FIX powRgrip®

Simple
The benefit for you: Tool is clamped in 8 seconds by pushing only one single button.
Safe
The benefit for you: No heat up – high clamping force.
powRgrip®
The benefit for you: The tool clamping system of today and the future

QuickFlex® adapters for BIG KAISER
