Präzisionswerkzeughalter für Langdrehautomaten

WTO bietet für Langdrehautomaten ein passendes, umfangreiches Programm von angetriebenen Präzisionswerkzeughaltern.

Neben der Standardausführung für die Axial- und Radialbearbeitung bieten wir spezielle Lösungen zur Erhöhung der Produktivität Ihres Langdrehautomaten:

  • Abwälzfräsapparate
  • Winkelverstellbare Bohr-/Fräsapparate
  • Schnelllaufapparate
  • Tieflochbohrapparate (< 200 bar Kühlmitteldruck)
  • Schlitzfräsapparate
  • Schnellwechselsysteme
  • Gewindelwirbelapparate
Gewindewirbelapparate

Hochproduktives Gewindewirbeln



Hochproduktives Gewindewirbeln mit patentiertem Schnellwechselsystem für deutliche Reduzierung der Rüstzeiten: mit einem Wirbelring, der in kürzester Zeit von der Rückseite her gewechselt werden kann.



Passende Schneidenträger von führenden Herstellern verfügbar.



Gewindewirbelapparat im Online-Katalog



  • Patentiertes Schnellwechselsystem für signifikante Reduzierung der Werkzeugwechselzeit.
  • Der Wirbelring kann zum Schneidenwechsel in kürzester Zeit – von der Rückseite her – gewechselt werden.
  • Der Gewindewirbelapparat kann in der Maschine eingebaut und ausgerichtet bleiben.
  • Hohe Rundlauf- und Wechselgenauigkeit der Schneiden (± 0,005 mm)

Der Wirbelring kann zum Schneidenwechsel in kürzester Zeit - von der Rückseite her - gewechselt werden.

Wirbelapparat Typ 42BJ

Wirbelapparat Typ 54BJ

Optionales Zubehör I



Sinuslineal für hochgenaue Winkelausrichtung

Bestell-Nr. 96394

Optionales Zubehör II



Externer Kühlschmierstoff-Anschluss

Bestell-Nr. 91749

Schnellwechselsystem nanoFlex®

nanoFlex® Schnellwechselsystem


Das neue Schnellwechsel-Werkzeugsystem mit sehr kompakter Bauweise und höchster Präzision.



Die optimale Kombination aus ER-Spannzangenaufnahme und Schnellwechselsystem in einem Werkzeughalter.



nanoFlex® im Online-Katalog

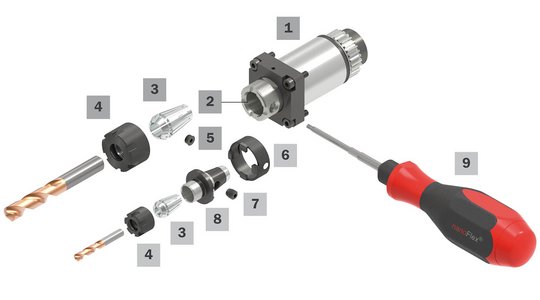

01 Werkzeughalter
02 nanoFlex®-Aufnahme
03
ER-Spannzange
04 Spannzangenmutter
05 Verschlussschraube seitlich
06 Mitnehmerring für Drehmomentmitnahme des nanoFlex®-Adapters
07 nanoFlex®-Spannschraube
08 nanoFlex®-Schnellwechsel-Adapter
09 Einhandbedienschlüssel mit fest eingestelltem Drehmoment zum Spannen und Lösen der nanoFlex®-Schnellwechsel-Adapter

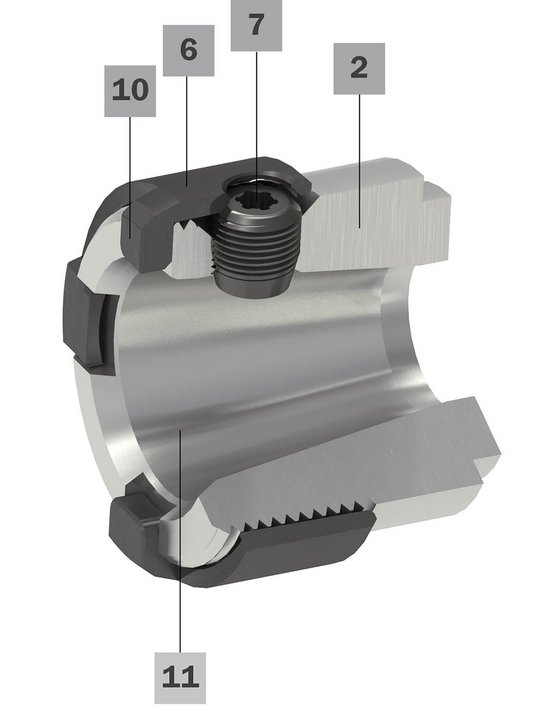

nanoFlex®-Aufnahme vorbereitet für Adapterspannung


10 Drehmomentmitnahme
11 Plananlage für hohe Steifigkeit der nanoFlex®-Adapter
12 Kegelaufnahme für ER-Spannzange und nanoFlex®-Adapter

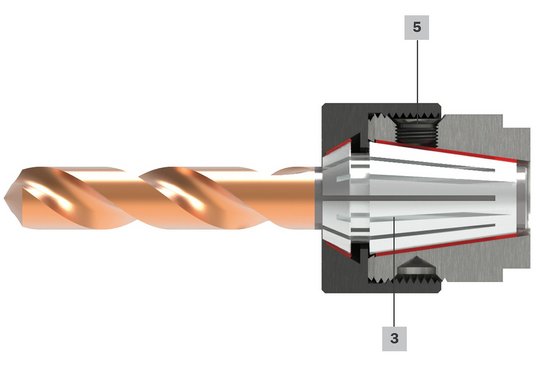

05 Verschlussschraube
03 Mit ER-Spannzange



Werkzeugspannung mit Spannzange



07 Spannschraube
08 Mit nanoFlex®-Spannzangenadapter



Schnellwechsel mit nanoFlex®-Adaptern
